Główne cechy
- Obsługa ramki HART Short/Long
- Obsługa trybu HART Burst
- Obsługa trybu punkt-punkt lub multi-drop HART
- Możliwość podłączenia do 15 urządzeń podrzędnych HART
- Pozwala na obsługę dwóch głównych urządzeń HART
- Zapewnienie narzędzia HC_Tool do konfiguracji modułu
- Wsparcie aktualizacji oprogramowania przez ComPort
- Wykrywanie przerwania linii światłowodowej
- Typ światłowodu: SC; tryb pojedynczy; 100 Base-FX
- Maksymalna odległość transmisji światłowodowej do 30 km
- Ochrona ESD 4KV
- Wbudowany Watchdog
- Wybieralny rezystor pętli 250Ω
- Port HART z tym samym ID grupy może się komunikować
Wprowadzenie

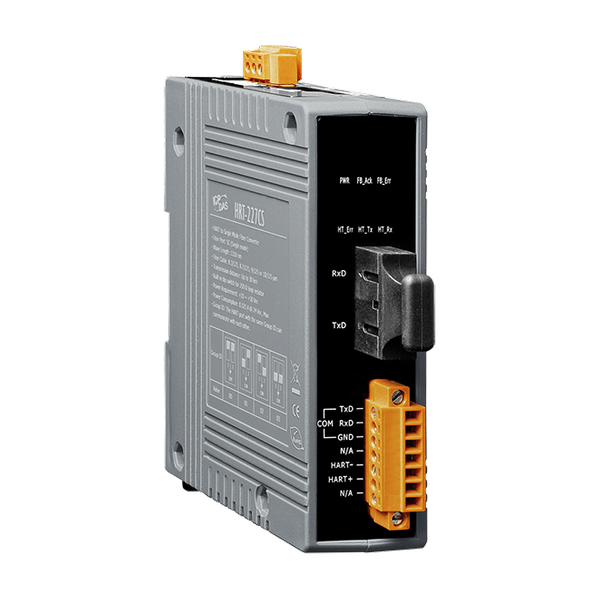

HRT-227CS to konwerter HART na światłowód, który służy do wydłużenia odległości komunikacji HART za pomocą transmisji światłowodowej w trybie pojedynczym. Aby rozwiązać problem transmisji między HART a światłowodem, HRT-227CS jest specjalnie zaprojektowany do konwertowania sygnału HART na kable światłowodowe. Wbudowany rezystor pętli HART 250 Ω regulowany za pomocą przełącznika DIP. Dzięki temu użytkownicy mogą łatwiej i szybciej zbierać i przetwarzać dane z sieci HART, stosując HRT-227CS. Dodatkowo, oferujemy darmowe narzędzie HC_Tool do łatwej konfiguracji modułu.
Zastosowania
- Pomiary prądu
- Zastosowania w przemyśle petrochemicznym
- Monitorowanie środowiska
- Monitorowanie tuneli
- System monitoringu
- Monitorowanie budynków
Parametry techniczne:
| Product Range: | HART |
Wskaźniki LED | |

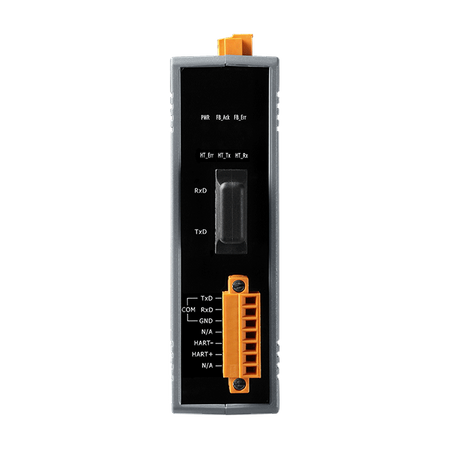

| LED Indicators: Status: | PWR, FB_Ack, FB_Err, HT_Err, HT_Tx and HT_Rx |
Porty COM | |
| Porty COM: Porty: | RS-232 (TXD / RXD / GND) for configuration (1200, O, 8 ,1) |
Fiber | |
| Fiber: Ports: | SC Duplex type ; Single mode ; 100 Base-FX |
| Fiber: Fiber Cable: | 8.3/125, 8.7/125, 9/125 or 10/125 |
| Fiber: Wavelength: | 1310 nm |
| Fiber: TX Output: | -15 dBm Min. ,
-8 dBm Max. |
| Fiber: RX Sensitivity: | -34 dBm Max. |
| Fiber: RX Overload: | -5 dBm Max. |
| Fiber: Budget: | 19 dBm |
HART | |
| HART: Ports: | 1 |
| HART: Data: | Only Digital Data |
| HART: Loop Resistor: | Selectable 250 Ω loop resistor |
| HART: Isolation: | UL1577 Spec. |
| HART: Protocol: | 2-pin screwed terminal block (HART+, HART-) |
Power | |
| Power: Reverse Polarity Protection: | Power reverse polarity protection, Over-voltage brown-out protection |
| Power: Input Range: | Unregulated +10 ~ +30 VDC |
| Power: Consumption: | 3W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33.0 x 126 x 101 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10% ~ 90% RH, Non-condensing |
| Status: | Available |
