Główne cechy
- Obsługa HART Short/Long frame
- Obsługa trybu HART Burst
- Możliwość podłączenia dwóch HART Masters
- Praca w trybie HART point-to-point lub multi-drop
- Podłączenie do 15 modułów HART
- Obsługa formatu Modbus RTU i ASCII
- Obsługa trybu Modbus Slave
- Możliwość aktualizacji oprogramowania przez port COM
- Obsługa wymiany online urządzeń HART
- Automatyczne wykrywanie długiego adresu ramki
- Wskaźniki LED
- Wbudowany Watchdog
- Montaż na szynie DIN lub na ścianie
Wprowadzenie

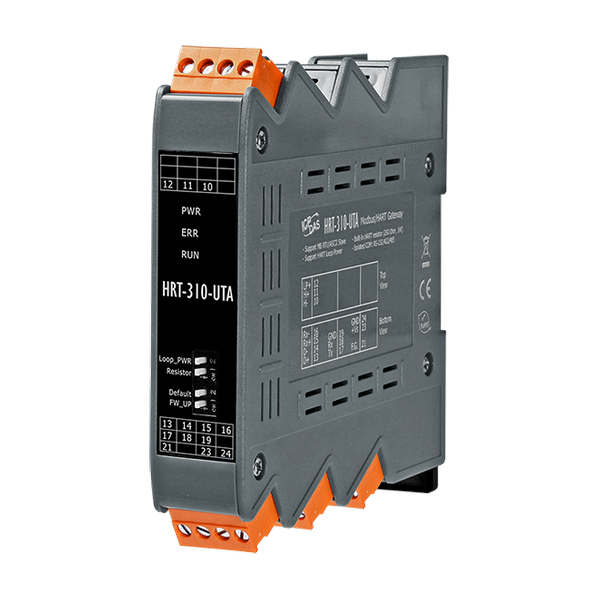

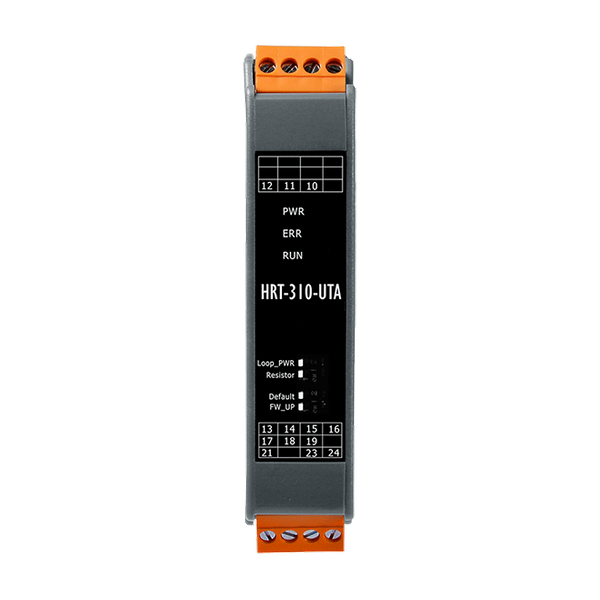

Brama HRT-310-UTA jest specjalnie zaprojektowana dla urządzenia głównego z protokołem HART. Umożliwia dostęp mastera Modbus do urządzeń HART. Te urządzenia HART mogą być przetwornikami, siłownikami i tym podobnymi. Dodatkowo, oferujemy narzędzie HG_Tool do konfiguracji modułu i diagnostyki urządzeń HART. Korzystając z tych modułów, użytkownicy mogą łatwo i szybko zintegrować swoje urządzenia HART z siecią Modbus.
_application.jpg)
| Model | HRT-710 | HRT-310 |
|---|---|---|
| Instalacja na szynie DIN | Poziomo | Pionowo |
| Sygnał HART | Standardowy | Wzmocniony sygnał nadawania/odbierania (Do komunikacji na dłuższe odległości) |
| Zasilanie w pętli | Nie | Obsługa (moduł zapewnia wyjście +30V) |
| Wbudowany rezystor | 250 Ohm (1/4W) | 250 Ohm (1W) |
Zastosowania
- Automatyka przemysłowa
- Automatyka fabryczna
- Automatyzacja procesów
- Etc...
HRT-310-UTA, brama HART master do Modbus slave, jest stosowana do integracji informacji z tych przepływomierzy HART z systemem HMI klienta. Poprzez HRT-310, wszystkie przepływomierze HART będą traktowane jako urządzenia slave Modbus, a system HMI może łatwo uzyskiwać do nich dostęp, korzystając z wbudowanej komunikacji Modbus RTU.
Więcej niż 250 informacji o urządzeniach HART musi zostać zintegrowanych z centrum nadzoru. Po stronie PC używane są 3 karty PCI (VXC-148U, na 24 kanały rozszerzenia RS-485). I-2542A i I-2542B (RS-485 do światłowodu) są używane na każdym kanale RS-485 do przedłużenia odległości komunikacji RS-485. Na każdym kanale RS-485 stosuje się około 20 modułów HRT-310-UTA z różnym ID stacji. Poprzez tę strukturę system SCADA lub HMI może łatwo i szybko integrować wszystkie informacje o urządzeniach HART za pomocą protokołu Modbus.
| Product Range: | HART |
Porty COM | |
| Porty COM: Porty: | RS-232(3 wires) / RS-422 / RS-485 |
| Porty COM: Szybkość transmisji: | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| COM Ports: Protocol: | Modbus RTU / Modbus ASCII |
HART | |
| HART: Ports: | 1 |
| HART: Device: | 2-wired or 4-wired HART devices |
| HART: Topology: | Point to Point or Multi-Drop |
| HART: Data: | Only Digital Data |
| HART: Frame Type: | Short and Long Frame |
| HART: Burst Mode: | Supported |
| HART: Max. HART Device: | 15 |
| HART: Loop Resistor: | 250 Ω (1W) by Dip-Switch |
| HART: Isolation: | UL1577 Spec. |
| HART: Protocol: | 2-pin screwed terminal block |
| HART: Loop Power: | Yes (module provides +30V output) |
Power | |
| Power: Reverse Polarity Protection: | Power reverse polarity protection, Over-voltage brown-out protection |
| Power: Input Range: | Unregulated +10 ~ +30 VDC |
| Power: Consumption: | 3.5W (Max.) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 25 x 116 x 120 (W x L x H) |
| Mechanical: Installation: | DIN-Rail (Upright) |
Środowisko | |
| Environment: Operating Temperature: | -40 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10% ~ 90% RH, Non-condensing |
| Status: | Available |
