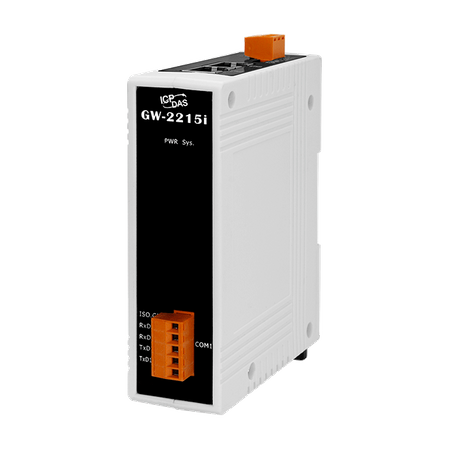

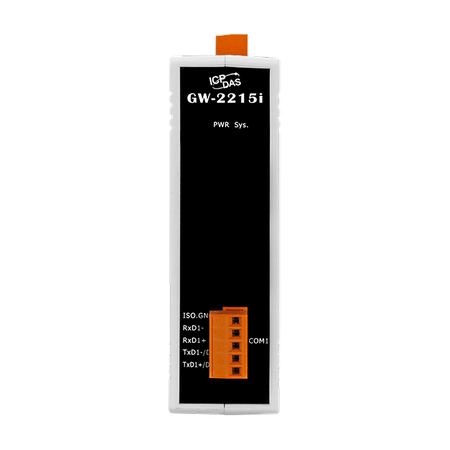

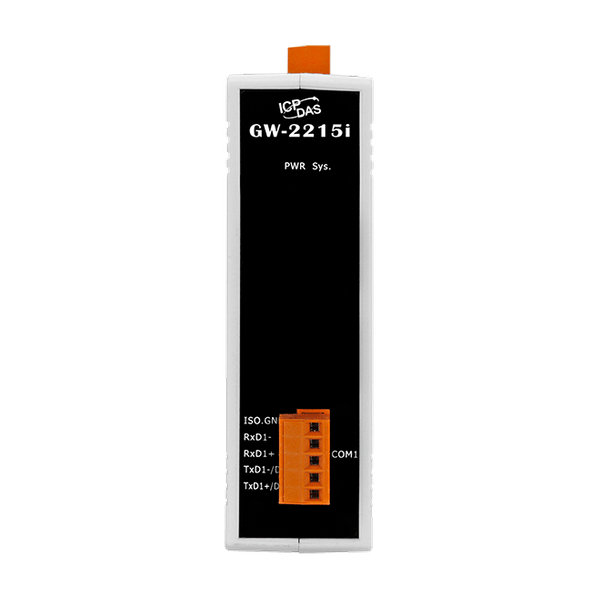

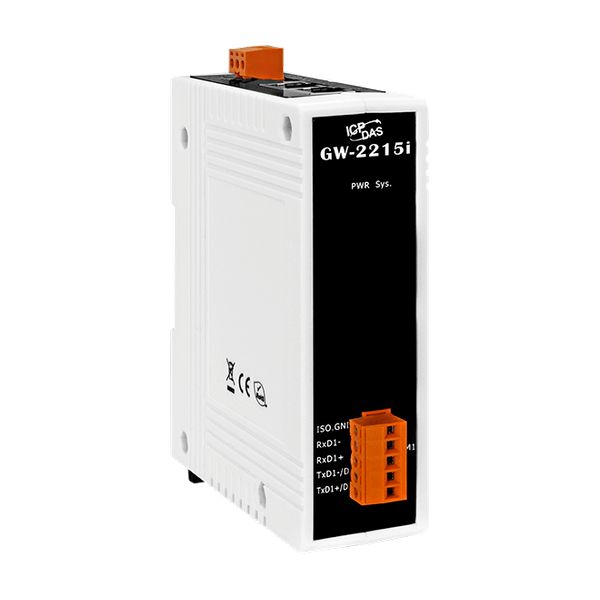

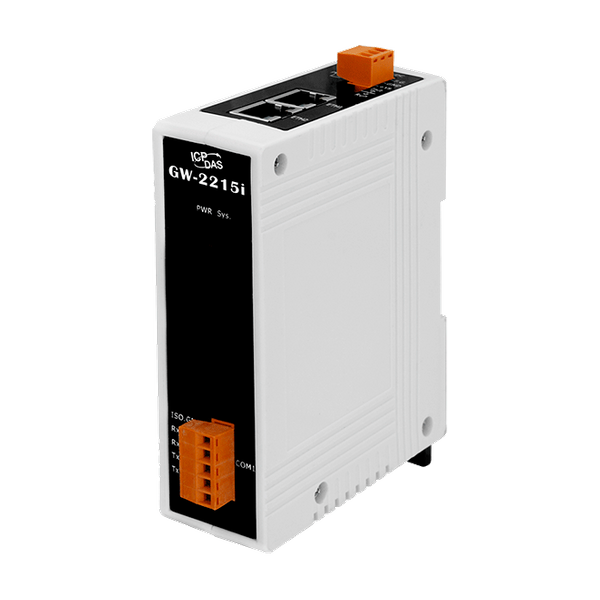

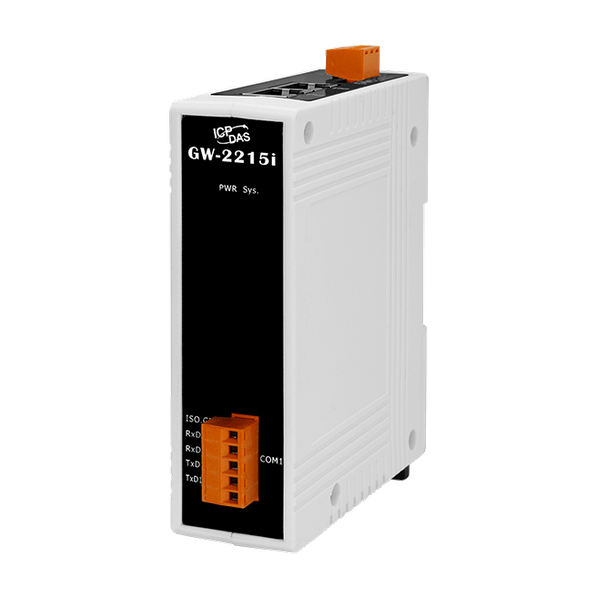

GW-2215i

Modbus stał się faktycznym standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej stosowanym sposobem łączenia przemysłowych urządzeń elektronicznych. Na przykład system, który mierzy temperaturę i wilgotność oraz przekazuje wyniki do komputera. Modbus jest często używany do łączenia komputera nadzorującego z dalekim terminalem (RTU) w systemach SCADA (Supervisory Control and Data Acquisition).

GW-2200 to brama Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z szeregowymi urządzeniami Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenie długości kabla w standardowych urządzeniach komunikacji szeregowej. Moduł może być używany do tworzenia aplikacji z połączeniem parowym (jak również szeregowych mostów lub tuneli), a następnie przesyłać dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus RTU/ASCII, co jest użyteczne przy łączeniu komputerów głównych, serwerów lub innych urządzeń szeregowych używających protokołów Modbus RTU/ASCII i nieposiadających możliwości Ethernet.

Funkcja pamięci podręcznej odczytu jest używana do przechowywania poprzednich żądań i odpowiedzi w pamięci podręcznej modułu GW-2200. Kiedy inne kontrolery HMI/SCADA wysyłają te same żądania do tego samego urządzenia RTU slave, odpowiedź z pamięci podręcznej jest zwracana natychmiast. Ta funkcja znacząco redukuje obciążenie komunikacją szeregowego portu, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł GW-2200 posiada wydajny 32-bitowy MCU, który umożliwia efektywne zarządzanie ruchem sieciowym, a także wbudowany serwer WWW, który zapewnia intuicyjny interfejs zarządzania przez sieć, umożliwiający użytkownikom modyfikację konfiguracji modułu, w tym ustawienia DHCP/Statycznego IP, ustawienia bramy/maski oraz ustawienia portu szeregowego.

Moduł zawiera podwójny watchdog, w tym watchdog CPU (dla funkcji sprzętowych) i watchdog hosta (dla funkcji programowych). Watchdog CPU automatycznie resetuje CPU, jeśli wbudowane oprogramowanie działa nieprawidłowo, podczas gdy watchdog hosta automatycznie resetuje CPU, jeśli nie ma komunikacji między modułem a hostem (PC lub PLC) przez określony czas (timeout systemu). Podwójny watchdog jest ważną cechą, która zapewnia nieprzerwany tryb pracy modułu, nawet w trudnych warunkach. Ponadto seria GW-2200 (dla wersji i) obejmuje dodatkowo izolację 3000 VDC i ochronę ESD +/-4 kV, która zabezpiecza moduł i wyposażenie przed nagłymi i chwilowymi prądami elektrycznymi.

Dzięki 2 portom Ethernet, GW-2200 umożliwia połączenie łańcuchowe, które zwiększa elastyczność w rozmieszczaniu urządzeń, ułatwia instalację i obniża koszty infrastruktury. Moduł GW-2200 oferuje zgodność z standardem IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) za pomocą standardowego kabla Ethernet kategorii 5 do odbierania zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje również zasilanie z bloku terminala DC.
