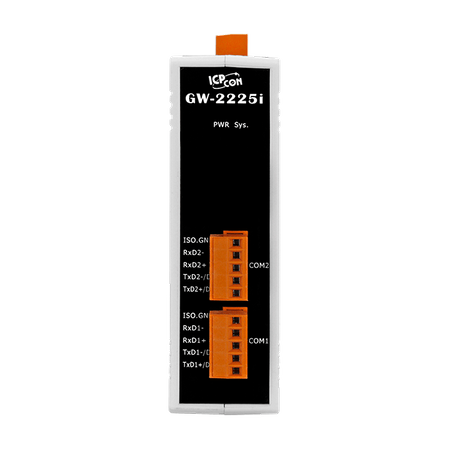

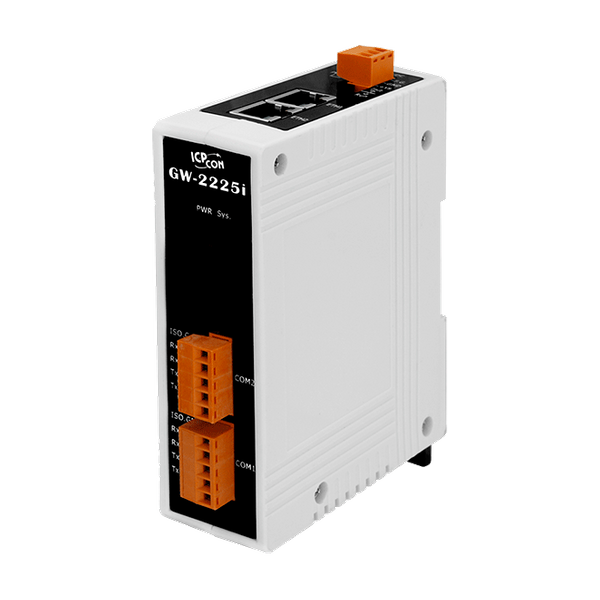

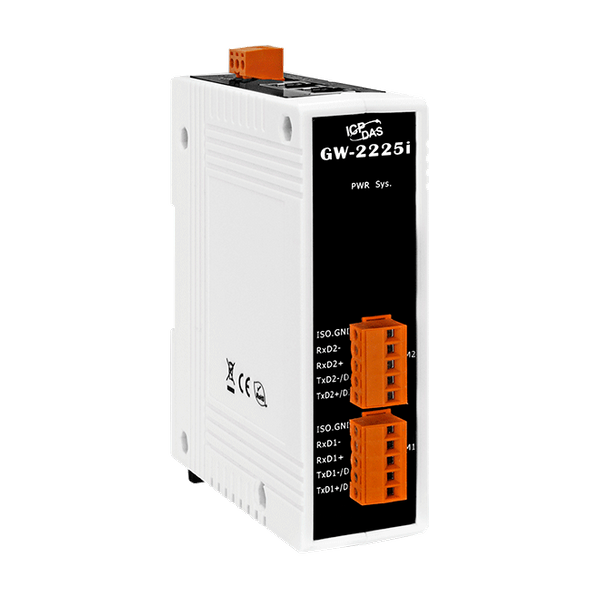

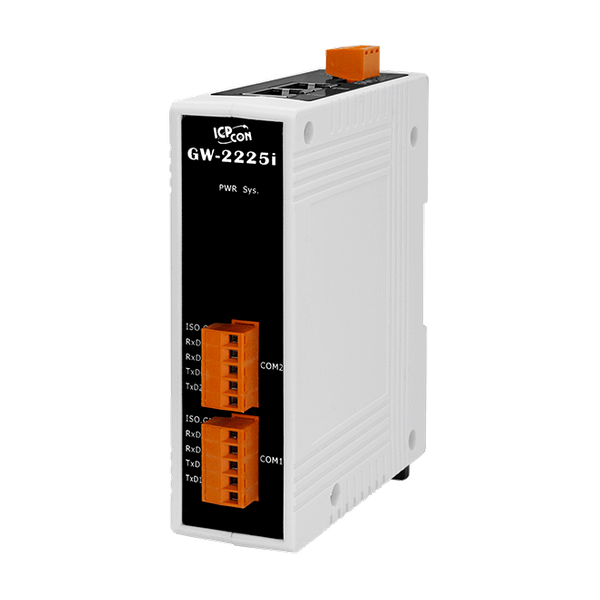

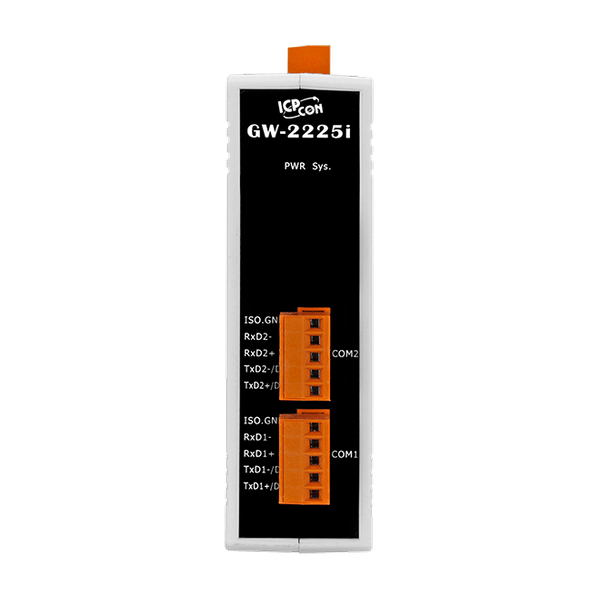

GW-2225i

Modbus stał się de facto standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej stosowanym środkiem do łączenia urządzeń elektronicznych przemysłowych. Na przykład, system mierzący temperaturę i wilgotność, który przekazuje wyniki do komputera. Modbus jest często używany do łączenia komputera nadzorującego z jednostką terminalu zdalnego (RTU) w systemach SCADA.

GW-2200 to brama Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z szeregowymi urządzeniami Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenie długości kabla używanego w tradycyjnych urządzeniach komunikacji szeregowej. Moduł może być używany do tworzenia aplikacji połączeń parami (oraz aplikacji mostka szeregowego czy tunelu szeregowego), i może wtedy przesyłać dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus RTU/ASCII, co jest przydatne przy łączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych korzystających z protokołów Modbus RTU/ASCII i nieposiadających możliwości połączenia z Ethernetem.

Funkcja pamięci cache odczytu służy do przechowywania wcześniejszych zapytań i odpowiedzi w buforze pamięci modułu GW-2200. Kiedy inne nadrzędne kontrolery HMI/SCADA wysyłają te same zapytania do tego samego urządzenia slave RTU, pamięć cache odczytu zwraca odpowiedź natychmiast. Funkcja ta znacząco redukuje obciążenie komunikacji portu szeregowego, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł GW-2200 wyposażony jest w potężny 32-bitowy MCU umożliwiający efektywne zarządzanie ruchem sieciowym, oraz wbudowany serwer WWW, który zapewnia intuicyjny interfejs zarządzania przez przeglądarkę internetową, umożliwiający użytkownikom modyfikację konfiguracji modułu, w tym ustawień DHCP/statycznego IP, ustawień bramy/maski i ustawień portu szeregowego.

Moduł zawiera podwójny watchdog, w tym watchdog CPU (dla funkcji sprzętowych) i watchdog hosta (dla funkcji programowych). Watchdog CPU automatycznie resetuje CPU, gdy wbudowane oprogramowanie działa nieprawidłowo, natomiast watchdog hosta automatycznie resetuje CPU, jeśli przez zdefiniowany czas systemu (timeout) nie ma komunikacji między modułem a hostem (PC lub PLC). Podwójny watchdog to ważna funkcja, która zapewnia ciągłą pracę modułu nawet w trudnych warunkach. Dodatkowo, seria GW-2200 (dla wersji i) dodaje izolację 3000 VDC i ochronę przed elektrostatycznym wyładowaniem +/-4 kV ESD, która chroni moduł i sprzęt przed nagłym i chwilowym prądem elektrycznym.

Dzięki 2 portom Ethernet, GW-2200 umożliwia połączenie łańcuchkowe, co ułatwia lokalizację urządzeń, ułatwia instalację i obniża koszty infrastruktury. Modul GW-2200 oferuje prawdziwą funkcjonalność IEEE 802.3af - zgodną (klasyfikacja, Klasa 1) z Power over Ethernet (PoE) za pomocą standardowego kabla Ethernet kategorii 5 do odbioru zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje również zasilanie z bloku terminala DC.

Automatyka fabryk, budynków i domów, Zdalna diagnostyka i zarządzanie, Monitorowanie energii słonecznej
