Główne cechy
- Zgodność ze standardem ISO 11898-2
- Zgodność ze specyfikacją CAN 2.0 A/B i FD
- Obsługa CAN FD dla standardów ISO i Non-ISO (Bosch), przełączalna
- Prędkości CAN FD dla pola danych od 100 kbps do 10000 kbps
- Prędkości CAN od 10 kbps do 1000 kbps
- Wykrywanie przerwania linii światłowodowej
- Obsługa konfiguracji filtra wiadomości CAN
- Aktualizacja oprogramowania przez USB
- Podstawowa funkcja routingu wiadomości CAN przez ustawienia identyfikatora grupy
- Wbudowany przełączalny opornik końcowy 120 omów dla magistrali CAN

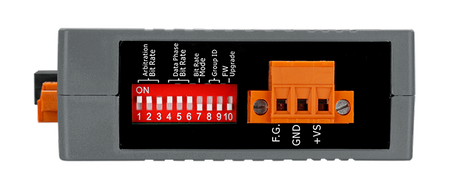

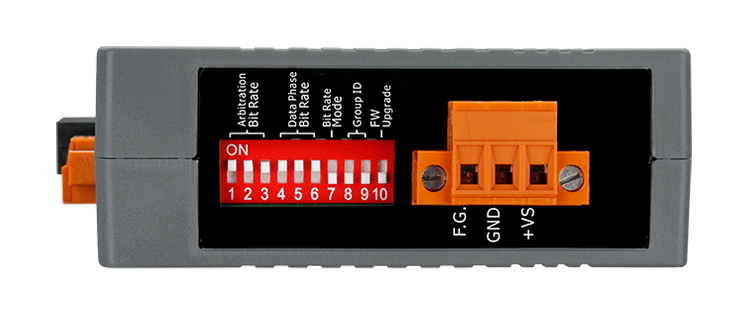

- Przełącznik DIP do konfiguracji prędkości CAN/CAN FD
Wprowadzenie

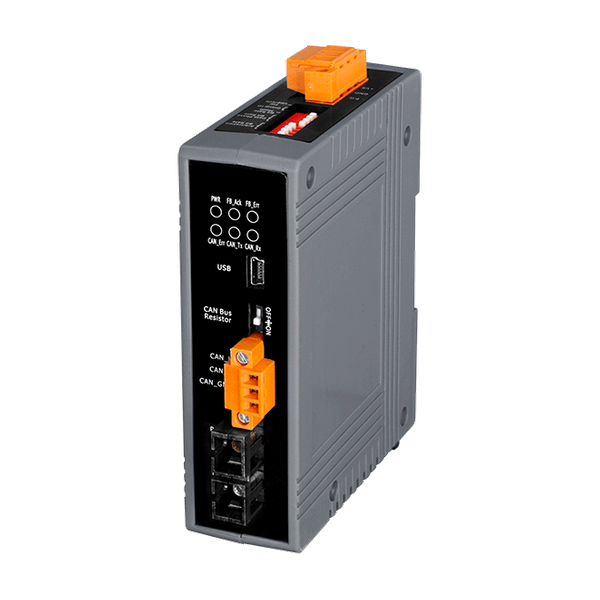

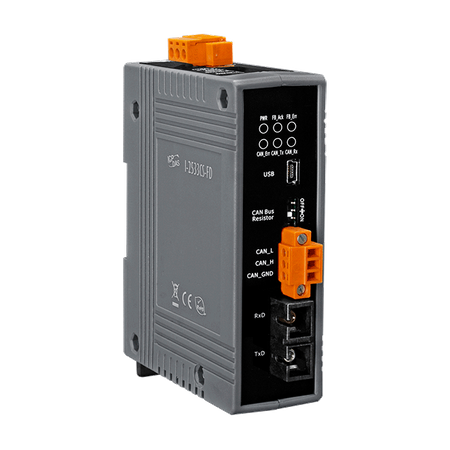

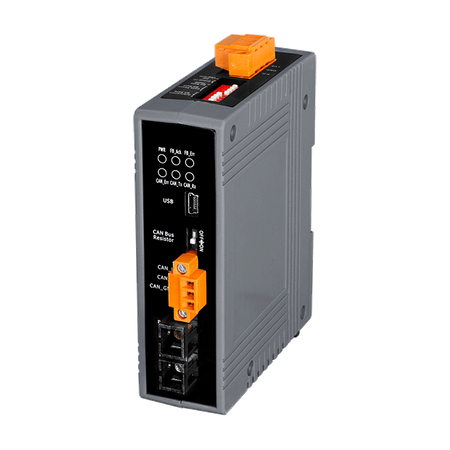

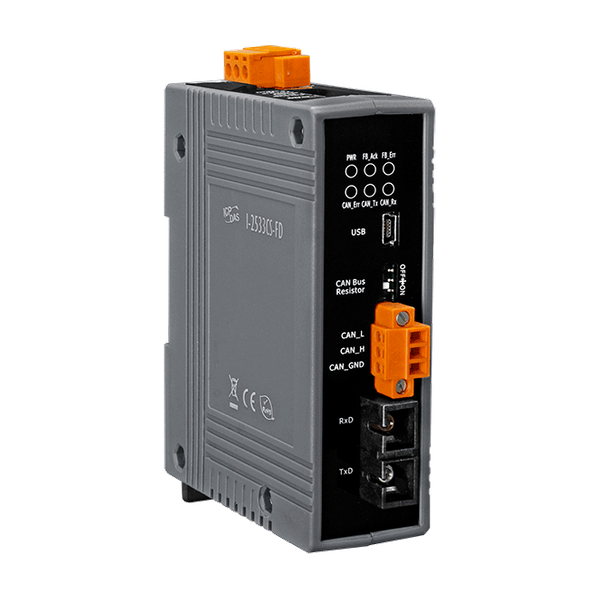

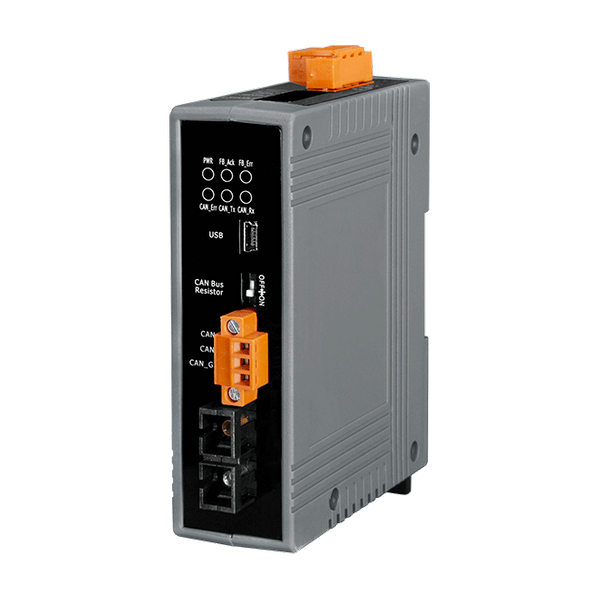

I-2533CS-FD jest lokalnym mostkiem CAN/CAN FD (CAN z elastycznym wskaźnikiem danych) używanym do nawiązywania połączenia między dwoma systemami magistrali CAN za pomocą światłowodowego medium transmisyjnego. Aby rozwiązać problem między CAN/CAN FD a transmisją światłowodową, I-2533CS-FD został specjalnie zaprojektowany do konwersji sygnału elektrycznego magistrali CAN/CAN FD na światłowodowe kable. Ponadto, I-2533CS-FD ma trzy ważne cechy. Po pierwsze, ograniczenie odległości transmisji systemu magistrali CAN nie będzie miało wpływu na różne prędkości CAN/CAN FD. Oznacza to, że można przedłużyć całkowitą odległość roboczą magistrali CAN/CAN FD. Po drugie, błąd magistrali na jednej sieci CAN/CAN FD nie wpłynie na działanie innej sieci CAN/CAN FD. Wreszcie, dwie sieci CAN/CAN FD mogą komunikować się ze sobą przy użyciu różnych prędkości CAN/CAN FD dla wysokiej elastyczności.
Zastosowania
- Systemy sterowania
- Automatyka budynkowa
- Automatyka przemysłowa
- Rozproszone zbieranie danych
| Product Range: | CAN Bus |

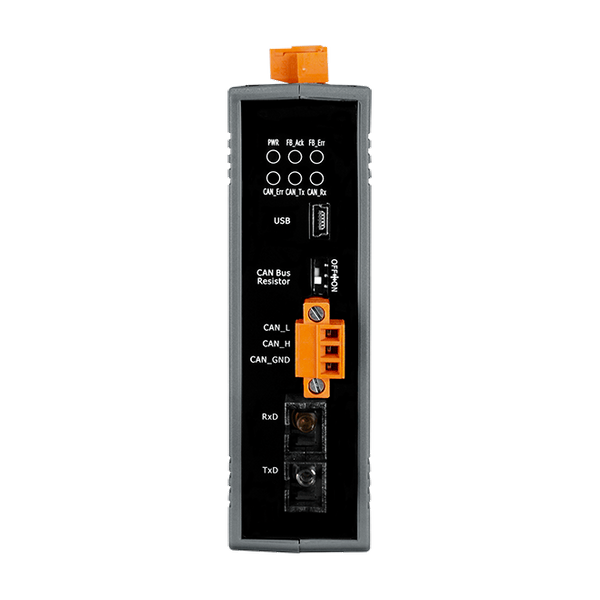

Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power, 3 x CAN status, 2 x Fiber status |
Fiber | |
| Fiber: Fiber Cable: | 8.3/125, 8.7/125, 9/125 or 10/125 μm |
| Fiber: Wavelength: | 1310 nm |
| Fiber: TX Output: | -15 dBm Min. , -8 dBm Max. |
| Fiber: RX Sensitivity: | -34 dBm Max. |
| Fiber: RX Overload: | -5 dBm Max. |
| Fiber: Budget: | 19 dBm |
| Fiber: Propagation Delay: | 190 us (*Note1) |
| Fiber: Distance Between Stations: | 30 km (9/125 μm recommended) |
USB | |
| USB: Specification: | USB 2.0 High Speed (480Mbps) |
| USB: Connector: | USB Type B, Mini-B |
| USB: Driver: | Built-in Windows 7/8.1/10 |
CAN | |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | CAN bit rates: 10 k ~ 1 M bps, ,
CAN FD bit rates for data field: 100 k ~ 10M bps (*Note2) |
| CAN: Terminal Resistor: | Switch for 120Ω terminal resistor |
| CAN: Specification: | ISO 11898-2, CAN 2.0 A/B and FD |
| CAN: Filter: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 101 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
