Funkcje
- Wbudowane urządzenie główne EtherCAT
- Obsługuje tryb Free Run
- Łączy się z SubDevice PDO bez konieczności korzystania z pliku ESI
- Obsługuje urządzenia podrzędne EtherCAT od firm trzecich
- Automatycznie łączy się z urządzeniami podrzędnymi EtherCAT w ciągu 10 sekund po włączeniu zasilania
- Obsługuje definiowane przez użytkownika wpisy startowe SDO
- Minimalny czas cyklu: 125us
- Obsługuje serwer Modbus
- Obsługuje serwer OPC UA
- Wbudowany serwer internetowy (HTTP/HTTPS)
Wprowadzenie

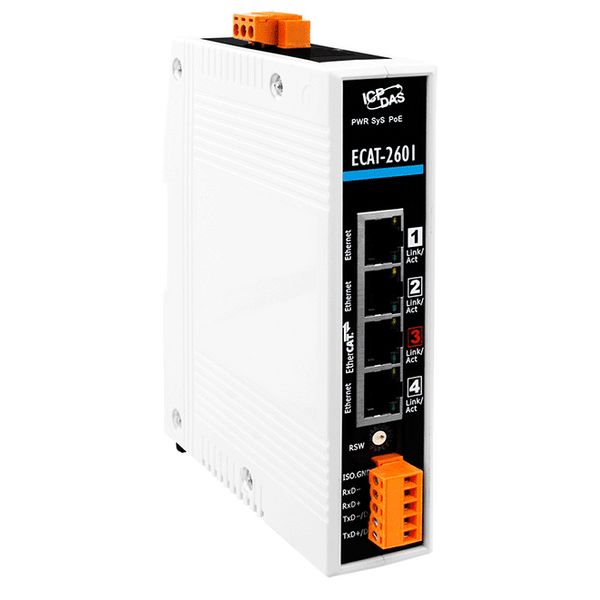

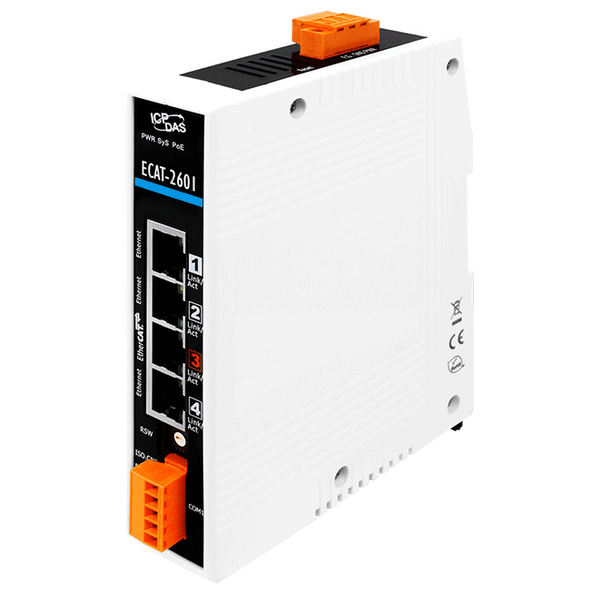

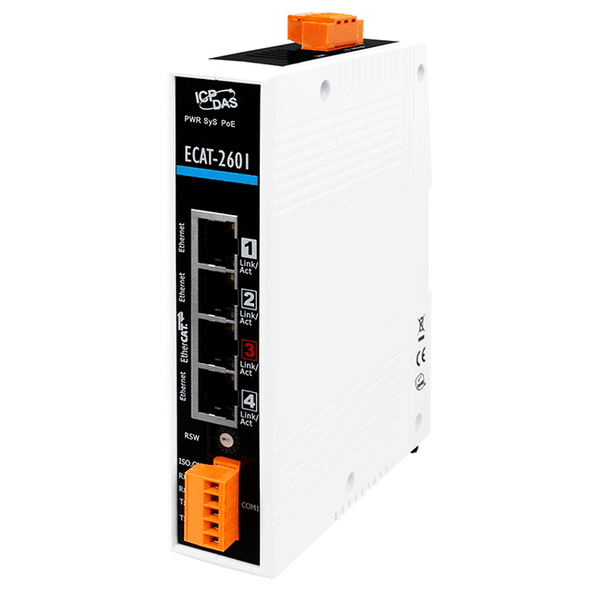

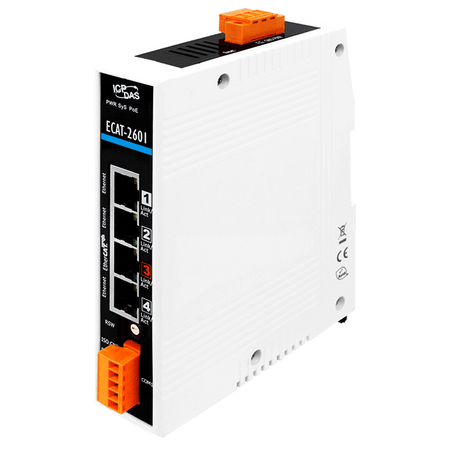

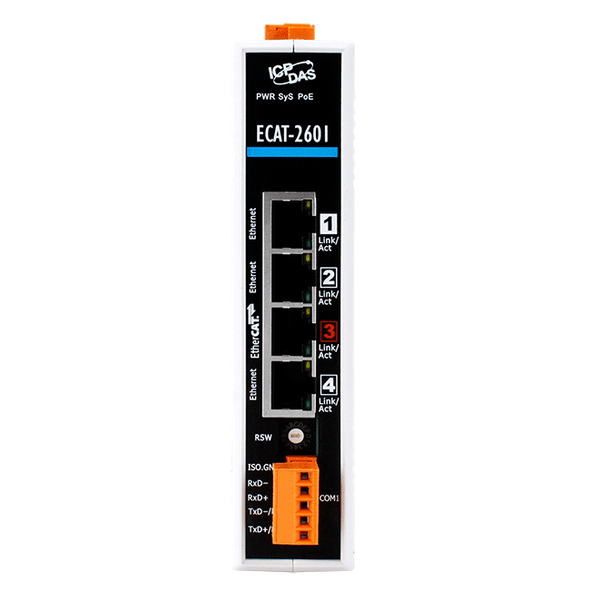

ECAT-2601 to sprawdzony i niezawodny moduł bramki konwerterów protokołów, umożliwiający płynne połączenie między sieciami EtherCAT a Modbus/OPC UA. Działając jako urządzenie główne EtherCAT, ECAT-2601 umożliwia efektywną wymianę danych I/O między obiema sieciami. Zapewnia bufor wymiany danych, który umożliwia szybkie i łatwe przekazywanie danych pomiędzy systemami EtherCAT i Modbus/OPC UA, wspierając szeroki zakres aplikacji automatyki przemysłowej.
Serwer OPC UA jest zintegrowany z oprogramowaniem wewnętrznym ECAT-2601, zapewniając bezpieczny, otwarty i niezawodny mechanizm wymiany informacji. OPC UA wspiera zarówno poziomą komunikację między maszynami, jak i pionową komunikację między maszyną a wyższymi systemami IT, takimi jak systemy SCADA oraz platformy Cloud. Standardowi klienci OPC UA mogą bezpośrednio łączyć się z ECAT-2601 bez żadnych dostosowań, co zmniejsza złożoność integracji systemów i koszty rozwoju aplikacji.
Serwer OPC UA jest zintegrowany z oprogramowaniem wewnętrznym ECAT-2601, zapewniając bezpieczny, otwarty i niezawodny mechanizm wymiany informacji. OPC UA wspiera zarówno poziomą komunikację między maszynami, jak i pionową komunikację między maszyną a wyższymi systemami IT, takimi jak systemy SCADA oraz platformy Cloud. Standardowi klienci OPC UA mogą bezpośrednio łączyć się z ECAT-2601 bez żadnych dostosowań, co zmniejsza złożoność integracji systemów i koszty rozwoju aplikacji.
Zastosowania
Parametry techniczne:
Software | |
| Software: Function: | • Web Interface for Configuration |
ETHERNET | |

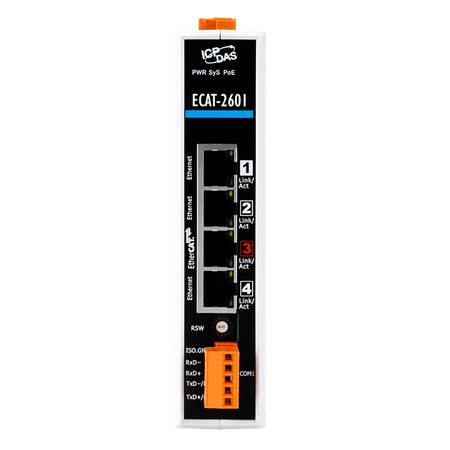

| Ethernet: Porty: | RJ-45 x 3 ,
2 x Distance between Stations: Max. 100 m (100BASE-TX) ,
1 x PoE (IEEE 802.3af, Class 2) |
| Ethernet: Protocol: | Modbus TCP, Modbus TCP/TLS, Modbus UDP, OPC UA, SNTP, HTTP/HTTPS, IPv4, IPv6 |
Porty COM | |
| Porty COM: Porty: | 1 x 422/485 |
| COM Ports: Protocol: | Modbus RTU (Slave) |
EtherCAT | |
| EtherCAT: Ports: | RJ-45 x 1 ,
Distance between Stations: Max. 100 m (100BASE-TX) ,
Data Transfer Medium: Ethernet/EtherCAT Cable (Min. CAT 5e) |
| EtherCAT: Cycle Time: | 0.125 ~ 32ms |
| EtherCAT: Distributed Clocks: | Yes |

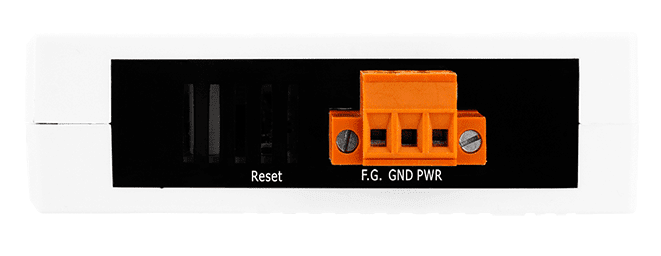

Power | |
| Power: Consumption: | 0.22 A @ 24 VDC |
| Power: Powered from PoE: | IEEE 802.3af, Class 2 |

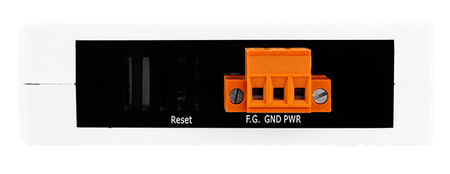

| Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 119 x 31 x 157 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
