Funkcje
- Pomiar wibracji 1-osiowej IEPE
- Odpowiedni do pomiaru wibracji wysokiej częstotliwości
- Wskaźniki LED dla sensora Normalnego/Otwartego/Krótkiego
- Wsparcie protokołu Modbus TCP/RTU slave
- Format danych:
- Prędkość: RMS
- Przemieszczenie: S-S
- Współczynnik szczytu
- 20 najwyższych wartości spektrum (Wielkość/Częstotliwość)
- Funkcja alarmu progowego wartości własnych wibracji
Wprowadzenie

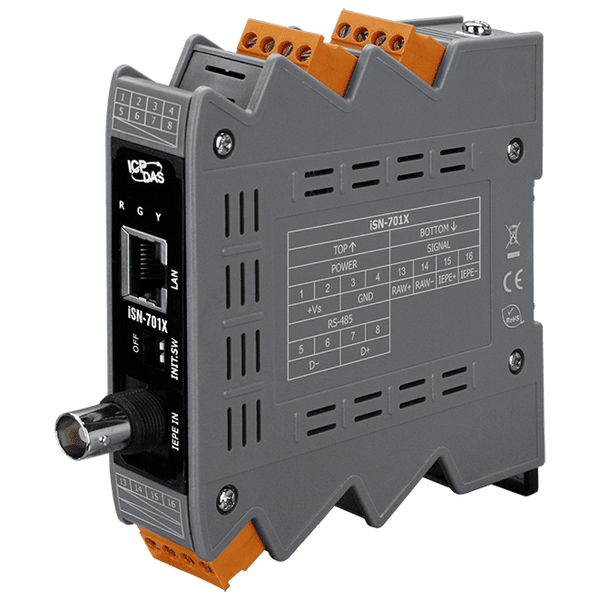

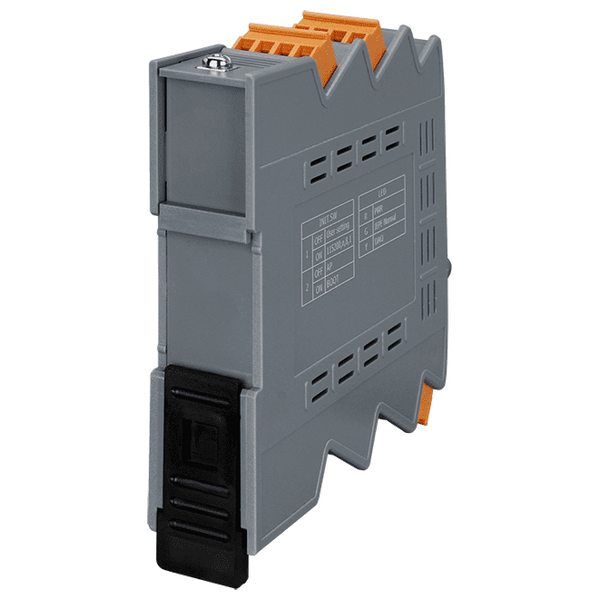

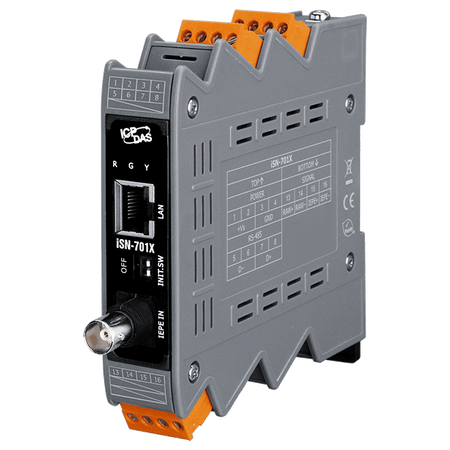

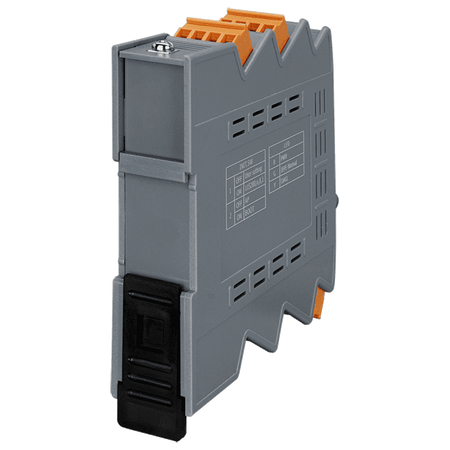

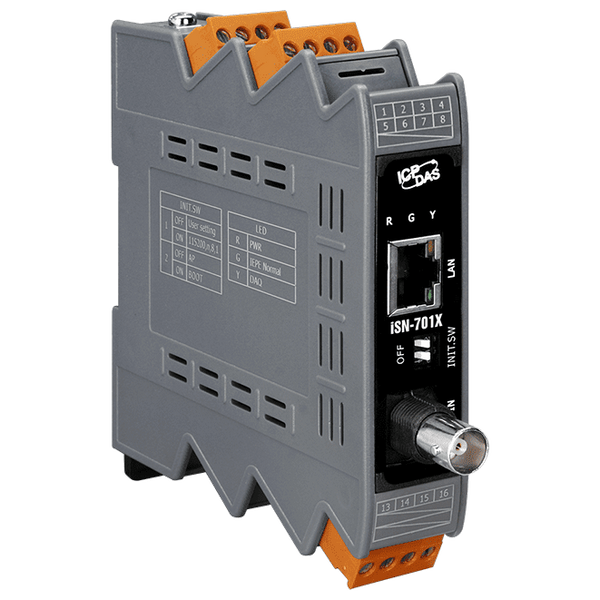

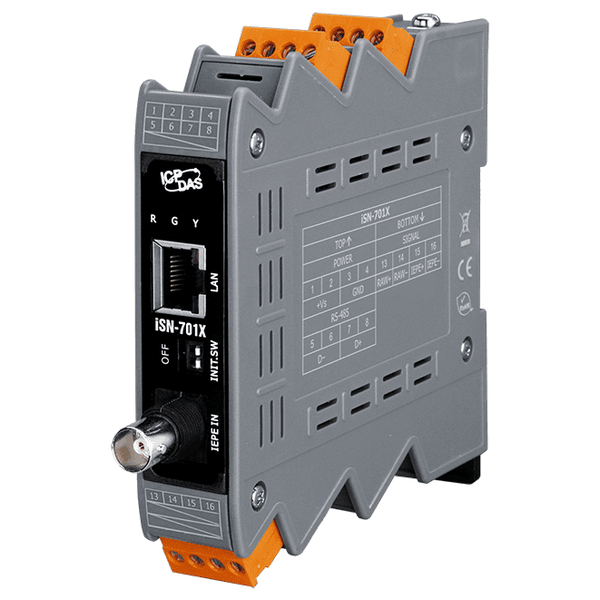

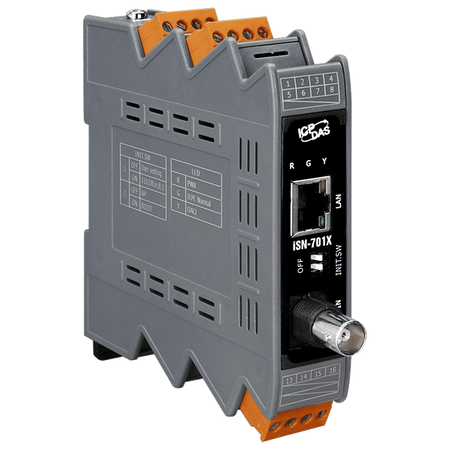

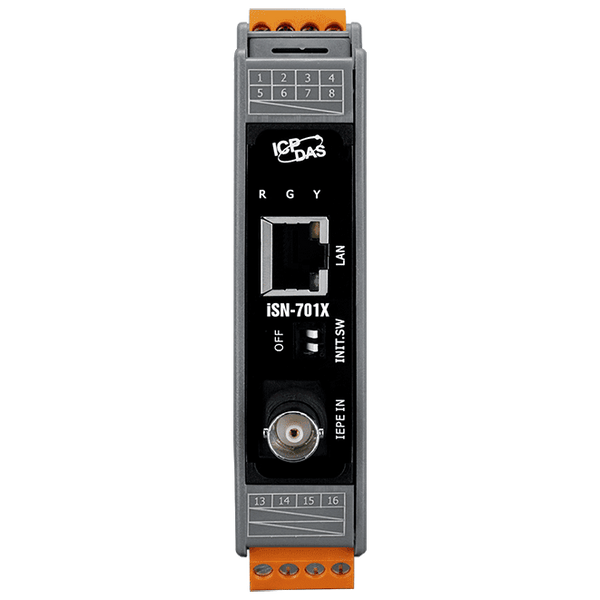

Moduł serii iSN-701X to przetwornik sygnału wibracji z interfejsem komunikacyjnym Ethernet i RS-485. Posiada wbudowany prąd wzbudzenia 4 mA do zasilania zintegrowanych akcelerometrów piezoelektrycznych (IEPE) oraz 24-bitowy przetwornik A/D. Moduł serii iSN-701X przekształca sygnał wibracji w różne wartości własne i zapewnia funkcję alarmu progowego wartości własnych wibracji, która wysyła alarm, gdy wartość własna przekroczy wartość progową. Użytkownicy mogą uzyskać wartości własne poprzez Modbus TCP/Modbus RTU. Moduł serii iSN-701X jest polecany jako najlepszy wybór do monitorowania i pomiaru wibracji.
Zastosowania
- Analiza big data
- Monitorowanie systemu
- Analiza trendów
- Utrzymanie predykcyjne
Parametry techniczne:
Wskaźniki LED | |
| LED Indicators: Status: | 1 x PWR ,
1 X IEPE ,
1 x DAQ |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 1 |
| Wejście analogowe: Typ: | IEPE |
| Wejście analogowe: Zakres: | ±10 V |
| Wejście analogowe: Rozdzielczość: | 24 bit |
| Wejście analogowe: Częstotliwość próbkowania: | 32, 64 (kHz) |
| Analog Input: Bandwidth: | 6 Hz ~ 6.4 kHz |
| Analog Input: Excitation Current: | 4 mA |
Wyjście analogowe | |
| Analog Output: Type: | Voltage x 1 |
| Wyjście analogowe: Zakres: | Voltage: ±10 V |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100Base-T(X) |
| Ethernet: Protocol: | Modbus TCP |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Protocol: | Modbus RTU |
Power | |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 2.5 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 25 mm x 120 mm x 117 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ 80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
