Funkcje
- 1-osiowy pomiar drgań IEPE
- Odpowiedni do pomiaru wysokiej częstotliwości drgań
- Wskaźniki LED dla statusu czujnika Normalny/Otwarty/Krótki
- Obsługa protokołu Modbus TCP/RTU slave
- Format danych:
- Prędkość: RMS
- Przemieszczenie: P-P
- Współczynnik szczytu
- Top 20 wartości widmowych (Magnitude/Częstotliwość)
- Funkcja alarmu progowego wartości spotęgowanych drgań
- Konwersja wartości spotęgowanych drgań do wyjścia prądowego, odpowiednia do integracji z kontrolerami bez interfejsu komunikacyjnego
Wprowadzenie

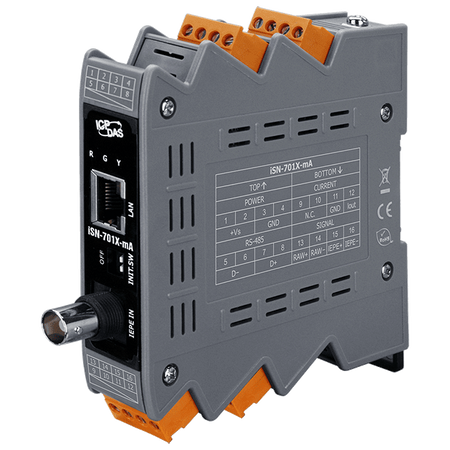

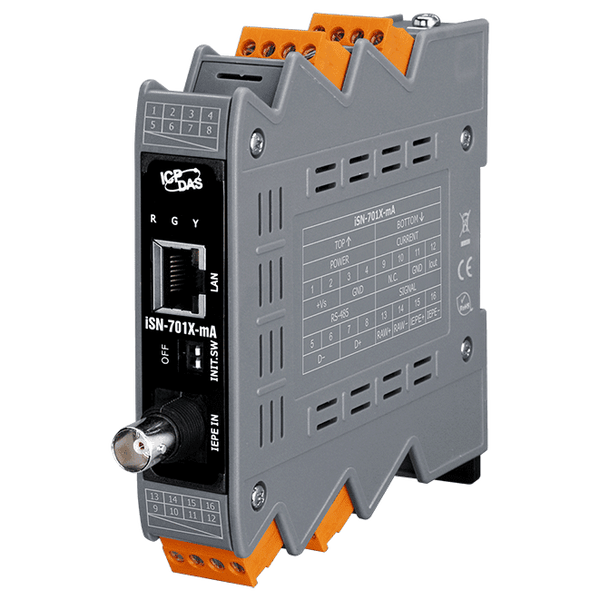

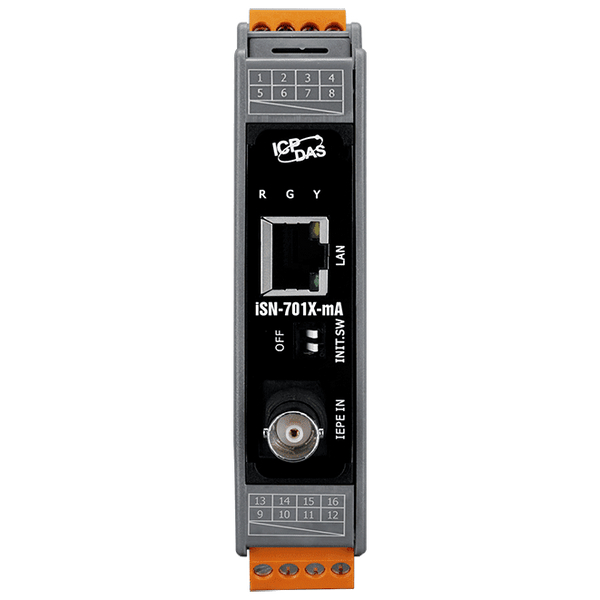

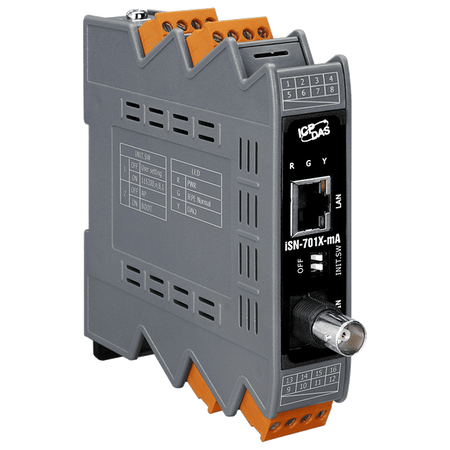

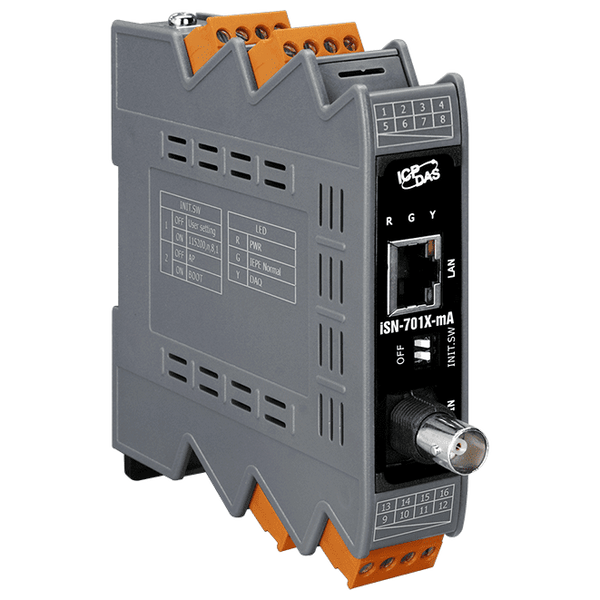

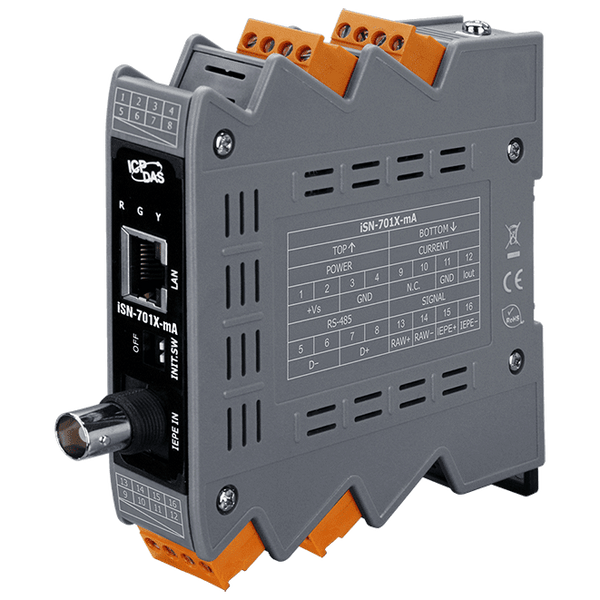

Seria modułów iSN-701X to konwerter sygnału drgań z interfejsem komunikacyjnym Ethernet i RS-485. Moduł posiada wbudowany prąd wzbudzający 4 mA do zasilania zintegrowanych czujników piezoelektrycznych (IEPE) i konwerter A/D 24-bit. Seria iSN-701X konwertuje sygnał drgań na różne wartości spotęgowane i zapewnia funkcję alarmu progowego wartości spotęgowanych, wysyłając alarm, gdy wartość spotęgowana przekroczy wartość progową. Użytkownicy mogą uzyskać wartości spotęgowane poprzez Modbus TCP/Modbus RTU. Dla kontrolerów bez interfejsu komunikacyjnego, iSN-701X-mA może konwertować wartości spotęgowane drgań na wartość prądową. Seria modułów iSN-701X jest rekomendowana jako najlepszy wybór do monitorowania i pomiaru drgań.
Aplikacje
Wskaźniki LED | |
| LED Indicators: Status: | 1 x PWR ,
1 X IEPE ,
1 x DAQ |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 1 |
| Wejście analogowe: Typ: | IEPE |
| Wejście analogowe: Zakres: | ±10 V |
| Wejście analogowe: Rozdzielczość: | 24 bit |
| Wejście analogowe: Częstotliwość próbkowania: | 32, 64 (kHz) |
| Analog Input: Bandwidth: | 6 Hz ~ 6.4 kHz |
| Analog Input: Excitation Current: | 4 mA |
Wyjście analogowe | |
| Analog Output: Type: | Voltage x 1, Current x 1 |
| Wyjście analogowe: Zakres: | Voltage: ±10 V ,
Current: 0~20/4~20 mA |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100Base-T(X) |
| Ethernet: Protocol: | Modbus TCP |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Protocol: | Modbus RTU |
Power | |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 2.5 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 25 mm x 120 mm x 117 mm (W x L x H) |

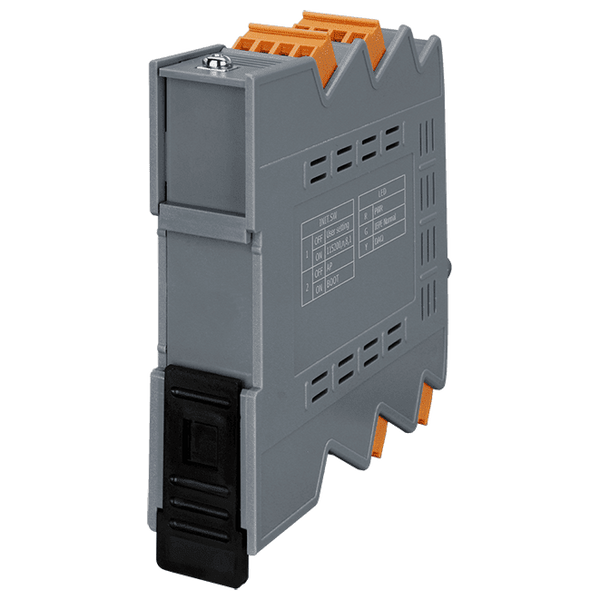

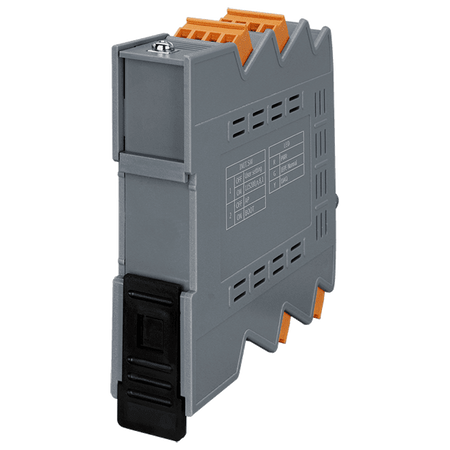

| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ 80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.
Gwarancja standardowa 24 miesiące
