Name: PCC-1416 - Przemysłowy HMI 4.3"
Brand: ICP DAS

Datasheet Download

Funkcje

Wysokokolorowy ekran dotykowy o wysokiej rozdzielczości
Panel przedni: Wodoodporny IP65
Obsługa wirtualnej klawiatury numerycznej
Obsługa kodu binarnego i Gray'a
Współpracuje z enkoderem absolutnym
Dostarczanie pinu wejścia startowego (Ochrona wyjścia)
Oferuje 8 banków, 16 wyjść i 32 ustawienia obszarów
Mechanizm ochrony hasłem
Funkcja kopiowania parametrów
Łatwa instalacja i konserwacja

Wprowadzenie

Elektroniczny sterownik CAM PCC-1416 wykorzystuje technologię przetwarzania sygnałów cyfrowych, aby zastąpić tradycyjny mechaniczny system CAM, eliminując tym samym hałas mechaniczny, zapobiegając zużyciu elementów i uzyskując większą prędkość oraz bardziej precyzyjne działanie. Jego cyfrowe ustawienia pozwalają na łatwą modyfikację parametrów operacyjnych, pokonując problemy z trudnością w regulacji metalowych ostrzy CAM. Ten sterownik odgrywa ważną rolę w dziedzinie automatyzacji i kontroli maszyn, szczególnie w aplikacjach wymagających precyzyjnej kontroli czasowej, takich jak automaty tokarskie, maszyny włókiennicze, prasy drukarskie, sprzęt testowy, linie montażowe, systemy pakowania i inne.

Łatwość użycia

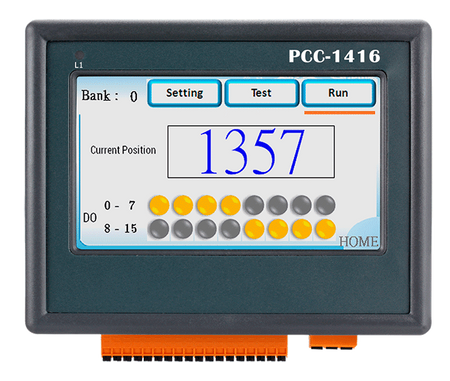

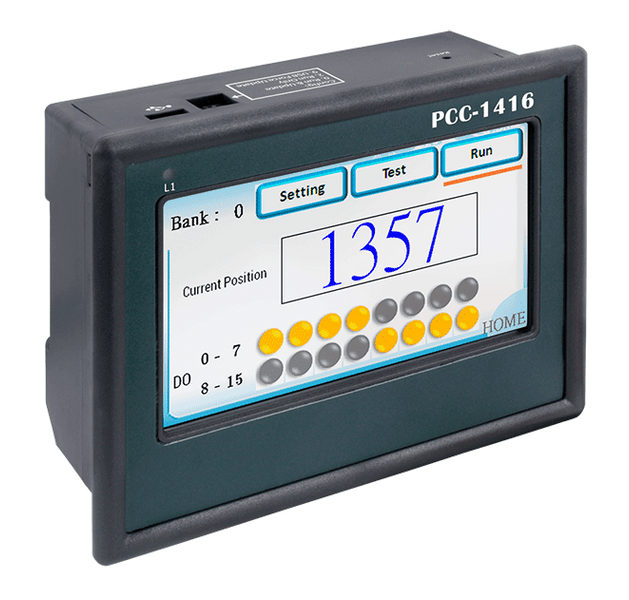

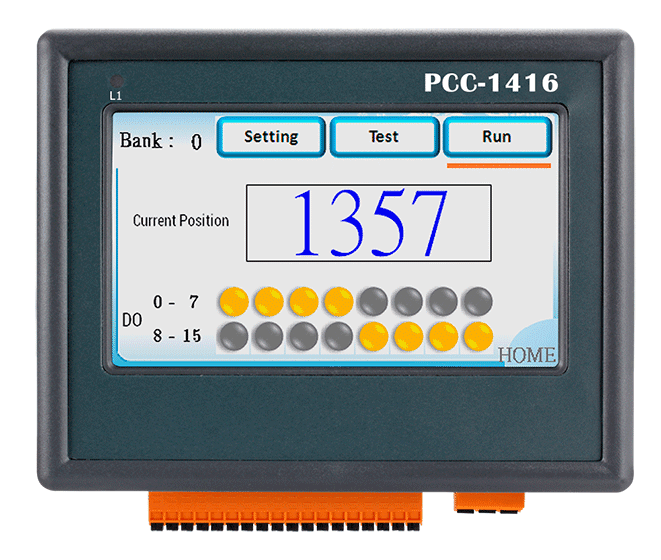

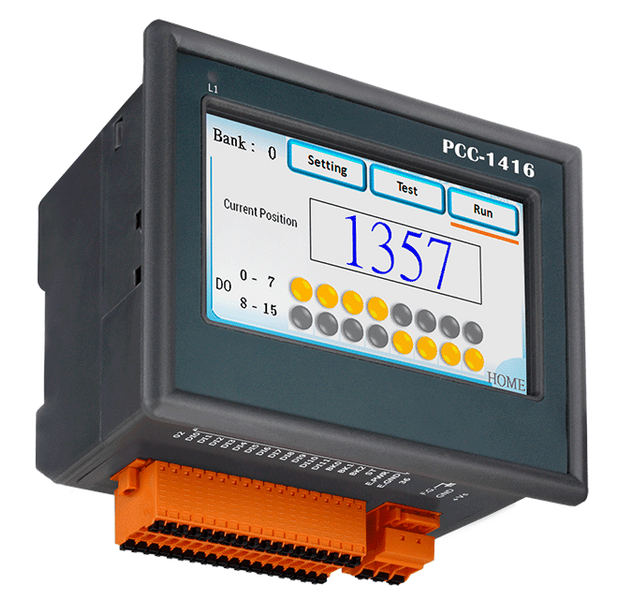

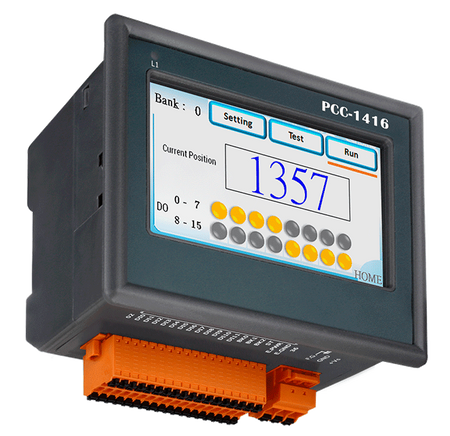

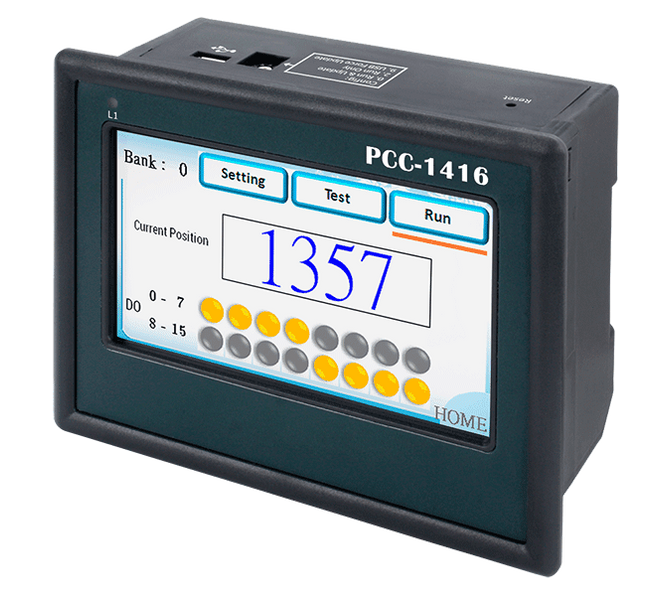

Sterownik jest wyposażony w 4,3-calowy kolorowy ekran dotykowy TFT o wysokiej rozdzielczości, zapewniający intuicyjny i wygodny interfejs operacyjny, znacząco upraszczając proces ustawień. Każda strona operacyjna jest podzielona według funkcji, a wyświetlane są tylko niezbędne informacje, aby uniknąć nadmiernej komplikacji, co sprawia, że ustawienia parametrów są bardziej intuicyjne i łatwe do zrozumienia. Wirtualna klawiatura numeryczna pozwala na szybkie wprowadzanie wartości kątowych i pozycyjnych, zwiększając wygodę operacyjną. Użytkownicy mogą łatwo duplikować parametry Banku i Wyjścia, upraszczając proces powtarzających się ustawień.

Wysokorozdzielcze wejście enkodera

PCC-1416 obsługuje kod binarny i kod Gray'a i może być używane z enkoderami absolutnymi. Jego rozdzielczość może sięgać 12 bitów (4096 lub 0,08°), umożliwiając dokładniejsze i stabilniejsze działanie, zapewniając, że produkt spełnia surowe specyfikacje, i znacząco poprawiając jakość i spójność

8 Banków, 16 Wyjść i 32 Obszary

Sterownik oferuje 8 banków (programów), z których każdy może obsłużyć do 32 ustawień obszarów. Każde ustawienie obszaru pozwala na konfigurację parametrów kąta lub pozycji ON/OFF i może być przypisane do jednego kanału wyjściowego CAM. Użytkownicy mogą szybko przełączać się na bank w oparciu o różne potrzeby produkcyjne, umożliwiając wielofunkcyjność i zwiększając elastyczność oraz efektywność linii produkcyjnej.

Ochrona wyjścia i zatrzymanie awaryjne
PCC-1416 dostarcza pin wejścia startowego, który musi być uziemiony, zanim dozwolone będzie wyjście kanałów DO (CAM) modułu, aby zapobiec nieprawidłowemu wyjściu podczas testowania i regulacji maszyny. Może również pełnić funkcję wyłącznika awaryjnego, umożliwiając personelowi na miejscu szybkie sterowanie systemem i zmniejszenie ryzyka wypadków w miejscu pracy.

Tryb nauczania
Oprócz ręcznego wprowadzania wartości kąta lub pozycji, można również bezpośrednio używać bieżącej wartości enkodera. Tryb nauczania jest zintegrowany z procesem operacyjnym, pozwalając sterownikowi na automatyczną aktualizację wartości bez konieczności przełączania trybów.

Ochrona hasłem i szybka regulacja
Wbudowana ochrona hasłem skutecznie zapobiega nieautoryzowanym użytkownikom przed modyfikacją parametrów. Wszystkie parametry obszarów wyjściowych zostały zdigitalizowane, bez konieczności wymiany lub przeprojektowywania fizycznego CAM. Użytkownicy mogą być szybko przełączeni zgodnie z potrzebami, łatwo osiągając zróżnicowaną kontrolę.

Wysoka trwałość
Ponieważ nie ma mechanicznych części podatnych na zużycie jak w tradycyjnych systemach CAM, elektroniczny sterownik CAM oferuje dłuższą żywotność i niższe wymagania konserwacyjne. Panel przedni zapewnia niezawodność sterownika w trudnych warunkach.

Zastosowania

Zastosowanie sterownika CAM w maszynach testowych wieży obrotowej

Maszyny testowe wieży obrotowej są szeroko stosowane na liniach produkcyjnych, zwłaszcza w procesach wymagających wieloetapowej obróbki lub testowania. Te maszyny składają się z wielu stanowisk roboczych, z których każde odpowiedzialne jest za różne operacje lub zadania testowe, takie jak kontrola wzrokowa, pomiar wymiarów i masy, testy funkcjonalne, etykietowanie lub laserowe grawerowanie itp. Funkcja obrotu lub ruchu wieży pozwala na sekwencyjne przekazywanie materiałów między różnymi stanowiskami roboczymi, osiągając wysoki stopień automatyzacji.

Zadaniem sterownika CAM jest zarządzanie sygnałami rozpoczęcia i zakończenia każdej fazy roboczej. Gdy wieża przesyła przedmiot do kolejnej stacji, sterownik CAM wznawia kontrolę nad fazą roboczą. Jeśli w kilka stanowisk roboczych zaangażowane są podobne operacje, sterownik CAM może koordynować postęp prac tych stanowisk, aby zapewnić, że każda operacja zostanie rozpoczęta i zakończona we właściwym czasie. To zapewnia płynny przebieg całego procesu produkcji lub testowania. Ponieważ maszyny testowe wieży obrotowej mogą potrzebować obsługiwać jednocześnie do 30 różnych etapów pracy, wysoka wydajność i elastyczność sterowników CAM czynią je kluczowym elementem w takich systemach.

Parametry techniczne:

Wyświetl
Wyświetlacz: Typ:	TFT LCD (65535 colors), defective pixels <= 3
Display: Size:	4.3"
Display: Backlight Life:	20,000 hours
Display: Brightness:	400 cd/m2
Display: Resolution:	480 x 272
Display: Touch Panel:	Yes
Wskaźniki LED
LED Indicators: Status:	1
Wejście enkodera
Wejście enkodera: Liczba osi:	1
Wejście enkodera: Tryb:	CW/CCW (Programmable)
Encoder Input: Coding Format:	Binary/Gray Code
Wejście enkodera: Rozdzielczość:	12-bit (Max.)
Encoder Input: Pulses Per Revolution:	360/720/2048/4096
Encoder Input: Frequency:	1200 rpm @ 360 PPR , 600 rpm @ 720 PPR , 210 rpm @ 2048 PPR , 105 rpm @ 4096 PPR

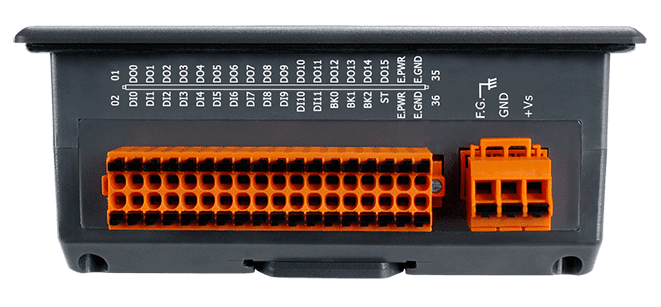

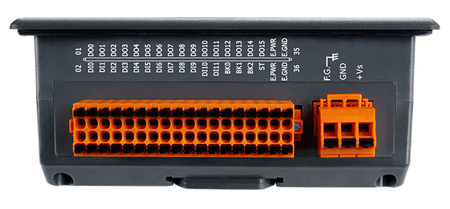

Wejście cyfrowe
Wejście cyfrowe: Kanały:	1x Start Input , 3x Bank Input
Wejście cyfrowe: Typ:	Wet
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink (NPN)
Wejście cyfrowe: ON Poziom napięcia:	+ 3 VDC (Max.)
Wejście cyfrowe: OFF Poziom napięcia:	+ 10 ~ 24 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	16
Wyjście cyfrowe: Typ:	Open Collector
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Sink (NPN)
Wyjście cyfrowe: Napięcie obciążenia:	+ 30VDC (Max.)
Wyjście cyfrowe: Prąd obciążenia:	100 mA (per channel)
Wyjście cyfrowe: Szybkość reakcji:	150 μs (Max.)
HMI
HMI: Buzzer:	Yes

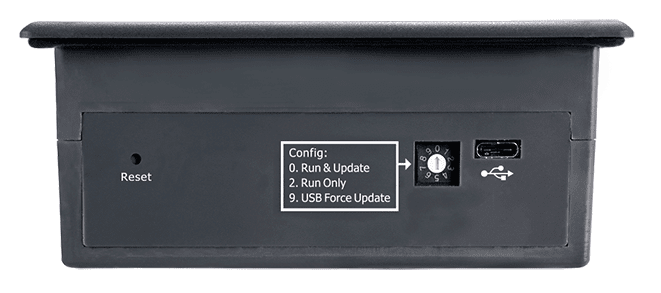

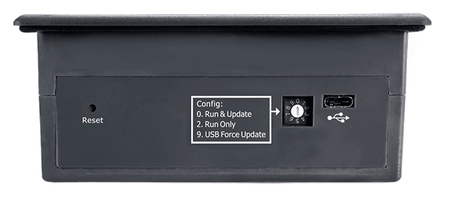

HMI: Rotary Switch:	0 ~ 9
HMI: Reset Button:	Yes
USB
USB: Porty:	1x USB 3.1 (Firmware updates only)
Power
Power: Input Range:	+ 12 ~ 48 VDC
Power: Consumption:	2.5 W
Mechaniczny
Mechanical: Dimensions (mm):	131 x 114 x 54
Mechanical: Panel Cut-Out (mm):	120±1, 92±1

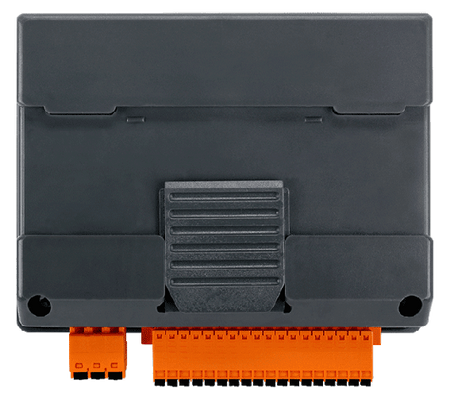

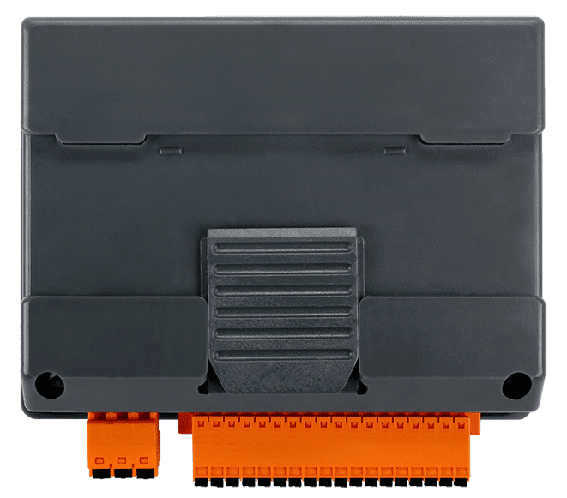

Mechanical: Installation:	DIN-Rail mounting / Wall mounting
Mechanical: Ingress Protection Rating:	Front panel: IP65
Środowisko
Environment: Operating Temperature:	-20 ~ +50°C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
