Funkcje
- Obsługa zarówno specyfikacji CAN 2.0A, jak i CAN 2.0B
- Pełna zgodność ze standardem ISO 11898-2

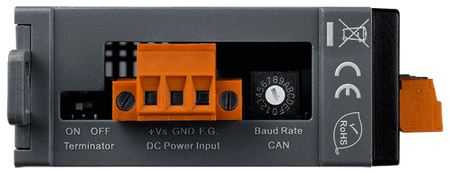

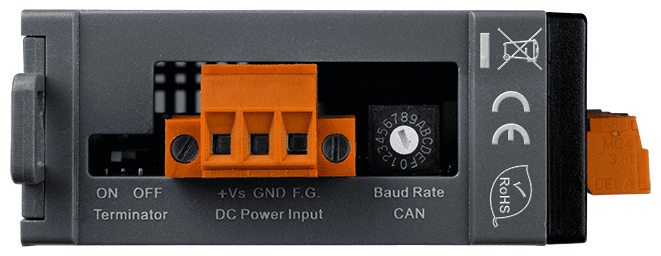

- Przełącznik obrotowy do konfiguracji prędkości baud CAN
- Do 100 węzłów CAN na kanale CAN (*Uwaga)
- Dystans transmisji do 2 km przy dowolnej prędkości baud CAN
- Zapewnia bufor CAN Tx na 512 rekordów i bufor CAN Rx na 512 rekordów
- Możliwość definiowania własnej prędkości baud
- Narzędzie do konfiguracji filtru wiadomości w formie oprogramowania
- Port światłowodowy: ST (wielomodowy)
- Wykrywanie zerwania linii w kablu światłowodowym
- Zakres temperatury pracy od -40 do 75°C
Wprowadzenie

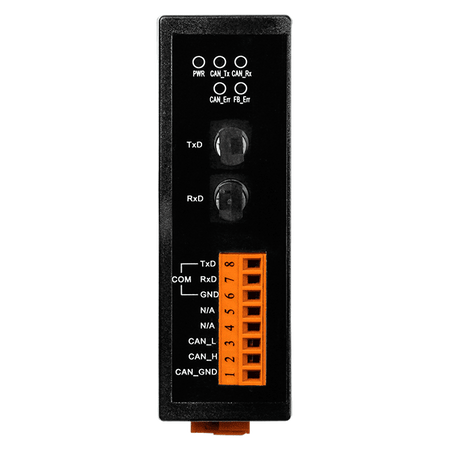

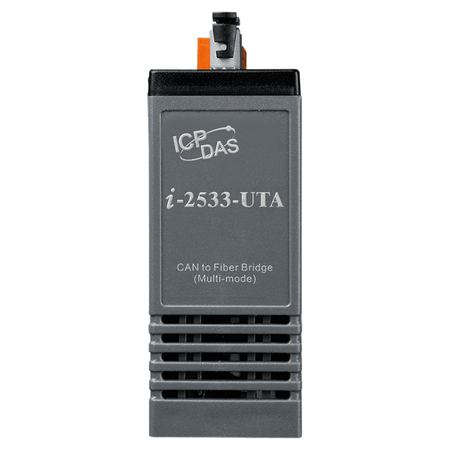

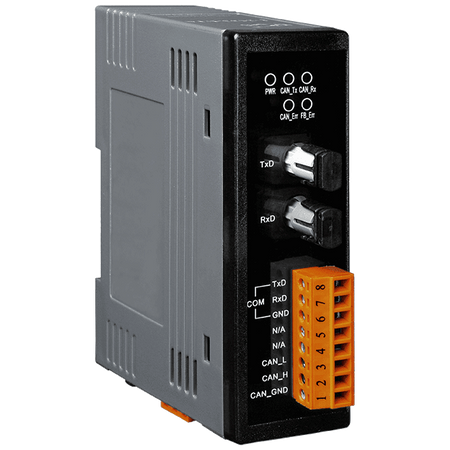

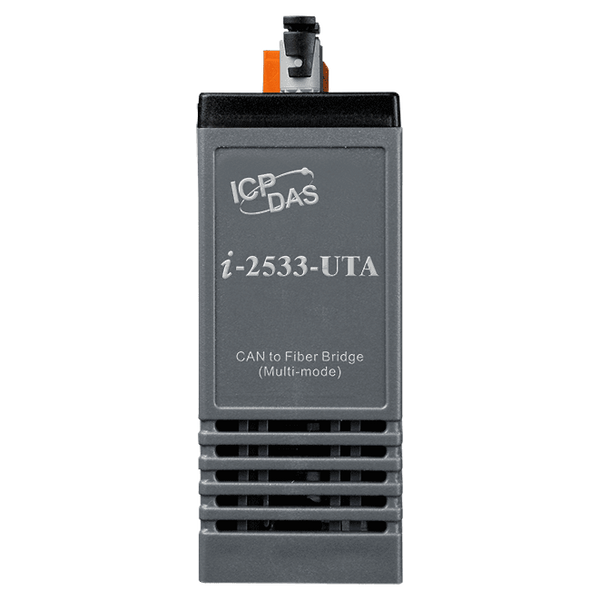

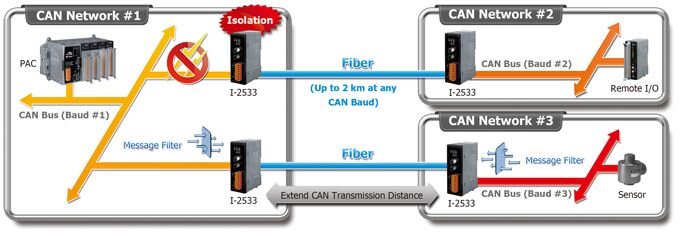

I-2533 to inteligentny mostek CAN, który może być używany do ustanowienia połączenia między dwoma systemami magistrali CAN za pomocą kabla światłowodowego. Podobnie jak I-2532, I-2533 może być stosowany w różnych protokołach opartych na CAN do konwersji sygnałów magistrali CAN na sygnały optyczne i odtwarzania sygnałów CAN. Różnica między I-2532 a I-2533 polega na funkcjach konfiguracji CAN i ograniczeniach dystansu komunikacji CAN. I-2533 oferuje funkcje konfiguracji prędkości baud CAN i filtrów wiadomości CAN. Służą one do łączenia dwóch sieci CAN, które mogą mieć różne prędkości baud. Dzięki I-2533 ograniczenie odległości transmisji w systemie magistrali CAN nie będzie się zmniejszać z powodu prędkości baud CAN, co oznacza, że całkowita długość sieci może być wydłużona. Ta funkcja oznacza, że użytkownicy mogą tworzyć bardziej wydajne i elastyczne aplikacje z I-2533.
Zastosowania
- Systemy sterowania
- Automatyka budynkowa
- Automatyzacja fabryk
- Rozproszony zbiór danych

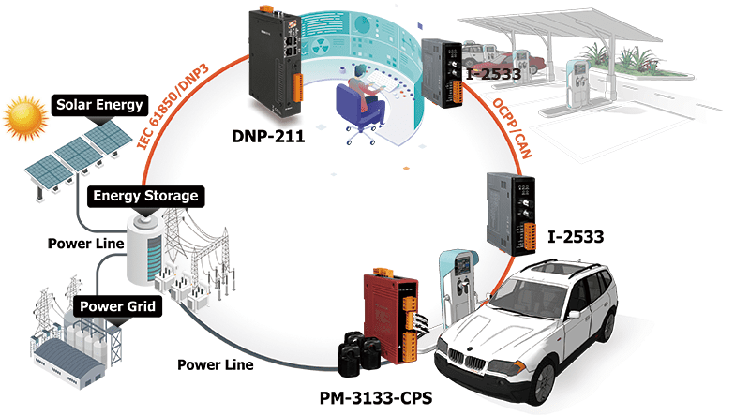

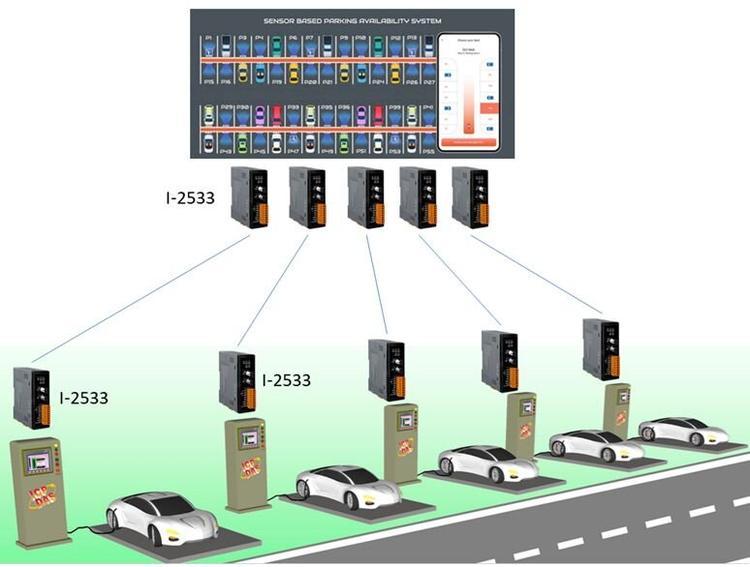

- Stacje ładowania pojazdów elektrycznych (EV)
Parametry techniczne:
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
3 x CAN status ,
1 x Fiber |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 (Utility Port) |
Fiber | |
| Fiber: Ports: | Multi Mode; ST connector x 1 |
| Fiber: Fiber Cable: | 50/125, 62.5/125 or 100/140 μm (62.5/125μm is recommended) |
| Fiber: Wavelength: | 850 nm |
| Fiber: Transmission Distance: | 2 km max (62.5 / 125 μm recommended) |
| Fiber: Propagation Delay: | 250 us (*Note1) |
CAN | |
| CAN: Porty: | 1 |
| CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Switch for 120Ω terminal resistor |
| CAN: Filter: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 32.3 x 77.5 x 99.0 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -40 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
