Główne cechy
- Zgodność z PCI-104
- Zgodność ze specyfikacją CAN 2.0, część A i B
- Pełna zgodność ze standardem ISO 11898-2
- Obsługa różnych rodzajów prędkości transmisji od 10 kbps do 1 Mbps
- Fotokopplerowa izolacja 2500 Vrms po stronie CAN
- Wbudowany rezystor końcowy 120 Ω dla magistrali CAN
- Izolacja galwaniczna 3 kV
- Procesor 80186, 80MHz w środku
- Możliwość programowania specyficznego firmware przez użytkowników
- Znacznik czasu o dokładności co najmniej ±1ms
Wprowadzenie
CAN (Controller Area Network) to protokół komunikacji szeregowej, który efektywnie wspiera rozproszoną kontrolę czasu rzeczywistego na bardzo wysokim poziomie bezpieczeństwa. Jest szczególnie odpowiedni do sieciowania "inteligentnych" urządzeń, a także sensorów i aktuatorów w systemie lub podsystemie. W sieciach CAN nie ma adresowania subskrybentów ani stacji w tradycyjnym sensie, zamiast tego transmitowane są priorytetowe wiadomości.

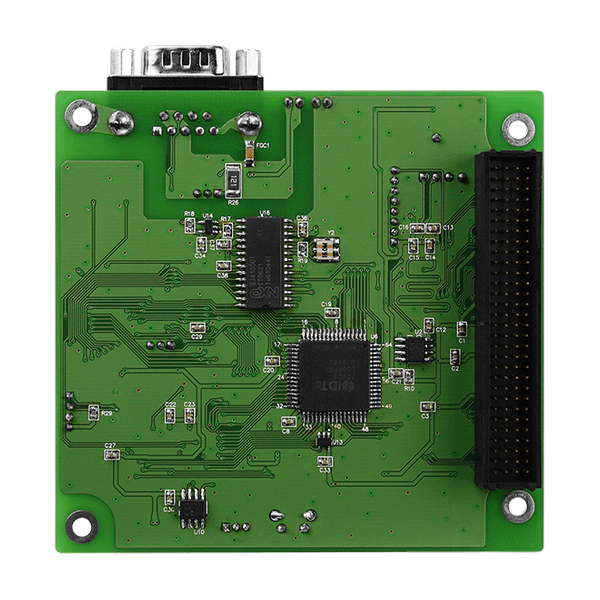

ICP DAS dostarcza platformę otwartej architektury dla PCM-CM100-D. PCM-CM100-D reprezentuje potężne i ekonomiczne rozwiązanie aktywnej karty CAN z jednym kanałem CAN, obejmujące szeroki zakres zastosowań CAN. 16-bitowy mikrokontroler na pokładzie umożliwia filtrowanie, przetwarzanie wstępne i przechowywanie (z sygnaturami czasowymi) wiadomości CAN oraz transmisję wiadomości CAN w czasie rzeczywistym. PCM-CM100-D używa również nowego układu Phillips SJA1000T i transceivera 82C250/251, które zapewniają arbitraż magistrali oraz wykrywanie błędów z funkcją automatycznej korekty i ponownej transmisji. Dzięki potężnemu mikrokontrolerowi, ta karta może działać jako jeden kontroler CAN bez utraty danych, nawet w systemach o dużym obciążeniu magistrali. Dzięki zintegrowanym funkcjom inteligentnym, PCM-CM100-D umożliwia wstępne przetwarzanie strumieni danych CAN, odciążając tym samym komputer. W rezultacie wymagania dotyczące czasu rzeczywistego dla aplikacji na komputerze są znacznie zmniejszone. Dzięki zaawansowanej technologii, może być zainstalowany w magistrali PCI-104 i wspiera prawdziwą technologię "Plug & Play".
Dodatkowo, użytkownicy mogą rozwijać swoje własne aplikacje CAN, korzystając z biblioteki PCM-CM100-D. Gdy PCM-CM100-D jest aktywny, wymiana danych między aplikacją użytkownika a oprogramowaniem układowym CAN odbywa się za pomocą metody mapowania pamięci PCM-CM100-D.

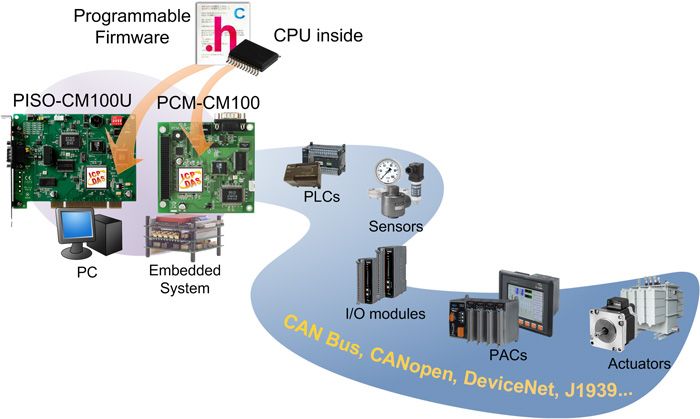

Zastosowania
- Aplikacje protokołu DeviceNet, CANopen, CAN J1939, SDS (System Wide Network).
- Aplikacje komunikacji magistrali CAN.
- Automatyka przemysłowa
- Maszyny przemysłowe
- Automatyka budynkowa
- Sektor spożywczy i napoje
- Produkcja półprzewodników
- Systemy sterowania
| Product Range: | CAN Bus |
Software | |
| Software: Driver: | Windows XP/7/8/10 (32-bit/64-bit OS) |
| Software: SDK: | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 |
Moduł CPU | |
| CPU Module: CPU: | 80186, 80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: NVRAM: | 31 bytes (battery backup, data valid for up to 10 years) |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Real Time Clock: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x CAN status ,
1 x Operating mode |
Magistrala PC | |
| Magistrala PC: Typ: | PCI-104 |
| PC Bus: Board No.: | By DIP switch |
CAN | |
| CAN: Controller: | NXP SJA1000T with 16 MHz clock |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
Power | |
| Power: Consumption: | 400 mA @ 5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 96 x 90( W x L) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +70 °C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | End of Life |
