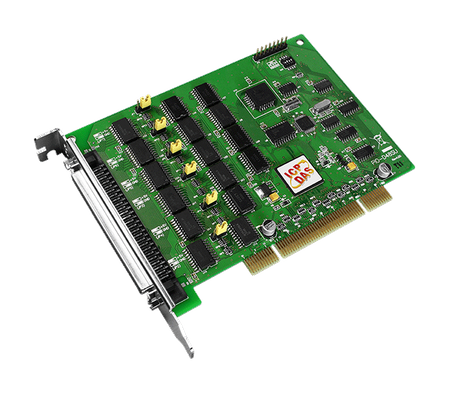

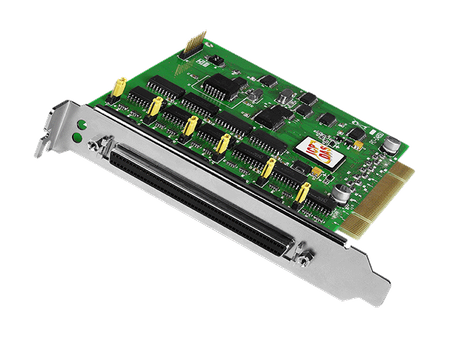

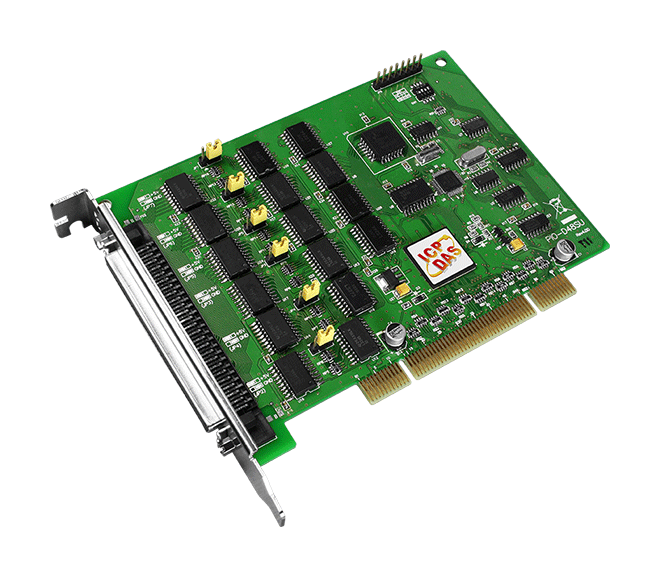

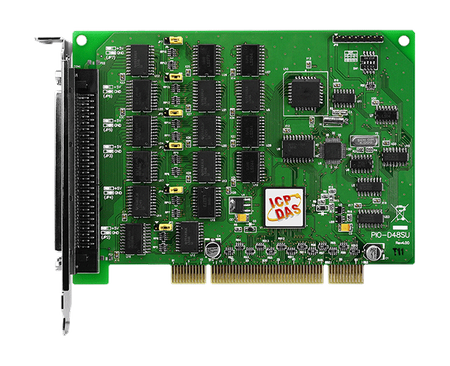

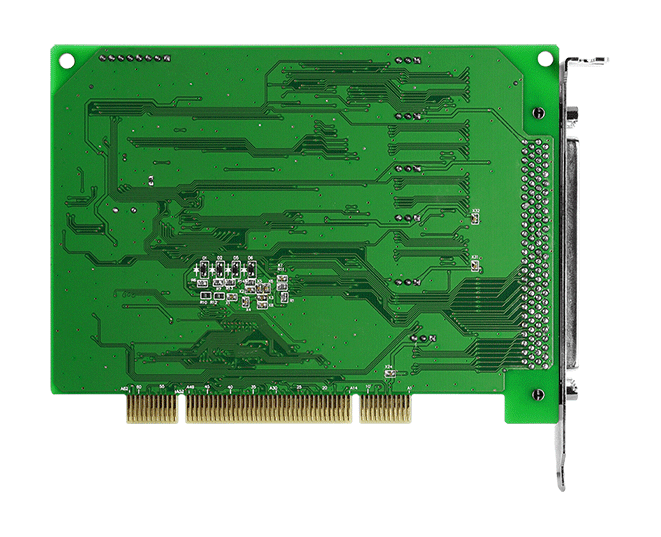

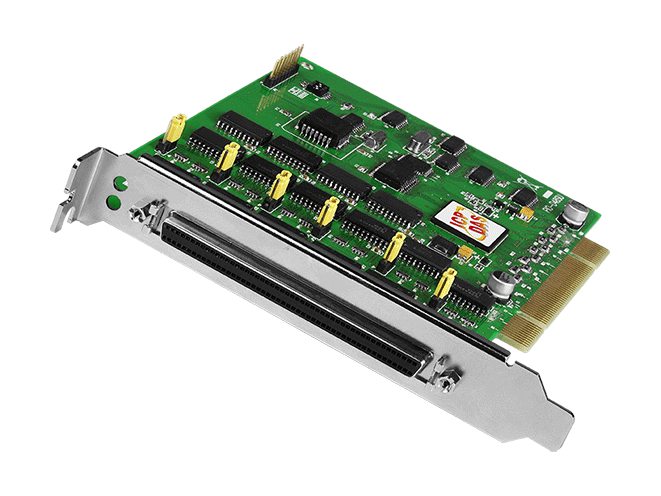

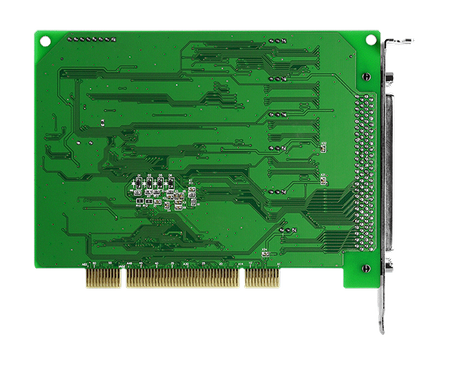

PIO-D48SU

  • Uniwersalna karta PCI, 48-kanałowa tablica We/Wy (RoHS)
  • PIO-D48SU
  • PIO-D48SU
  • PIO-D48SU
  • PIO-D48SU

Główne cechy

  • Uniwersalny interfejs PCI (3.3 V/5 V)
  • 48 buforowanych linii cyfrowych TTL I/O
  • Sześć 8-bitowych dwukierunkowych programowalnych portów I/O
  • Emulacja dwóch standardowych portów 8255 PPI (tryb 0)
  • Wszystkie linie I/O buforowane na płycie
  • Źródło przerwań z 4 kanałów
  • Obsługa identyfikacji karty (przełącznik SMD)
  • Obsługa odczytu stanu DO (na poziomie rejestru)
  • Buforowane wyjście dla większej zdolności napędowej
  • Czas reakcji DI/O około 1 μs (1 MHz)

Wprowadzenie

Karta PIO-D48SU obsługuje magistrale PCI 3.3 V/5 V. Karta ta oferuje 48 linii cyfrowych TTL I/O, zgrupowanych w sześć 8-bitowych dwukierunkowych portów. Każde trzy 8-bitowe porty są przypisane do portu A (PA), portu B (PB) i portu C (PC) na złączu, a port C można podzielić na dwie części po 4 bity każda. Wszystkie porty są skonfigurowane jako wejścia przy włączaniu zasilania lub resetowaniu. PIO-D48SU dostarcza pojedyncze złącze o wysokiej gęstości, co zmniejsza ilość miejsca potrzebną na instalację karty w komputerze.

Karta PIO-D48SU posiada także przełącznik identyfikacji karty oraz rezystory pull-high/pull-low dla linii DI. Użytkownicy mogą ustawić identyfikator karty na płytce i rozpoznać kartę za pomocą oprogramowania, gdy używane są dwie lub więcej kart PIO-D48SU w jednym komputerze. Rezystory pull-high/pull-low pozwalają określić stan DI, gdy kanały DI są niepodłączone; stan DI pozostanie w stanie wysokim lub niskim zamiast dryfować.

Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczane są także biblioteki DLL i kontrolki Active X wraz z przykładowymi programami w różnych językach, bazującymi na Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom w szybkim i łatwym tworzeniu własnych aplikacji.

Akcesoria

pixel
Parametry techniczne:
Product Range:
PCI Digital I/O
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female SCSI II 100-pin x 1
Wejście cyfrowe
Wejście cyfrowe: Kanały:
48 (Bi-Direction)
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
48 (Bi-Direction)
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 64 mA @ 0.8 V
,
Source: 32 mA @ 2.0 V
Wyjście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Zegar/licznik/częstotliwość
Zegar/licznik/częstotliwość: Kanały:
2 (Event Timer x 1/32-bit Timer x 1)
Timer/Counter/Frequency: Type:
5 V/TTL
Timer/Counter/Frequency: Resolution:
16-bit
Timer/Counter/Frequency: Reference Clock:
Internal: 4 MHz
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI, 32-bit, 33 MHz
PC Bus: Data Bus:
8-bit
Power
Power: Consumption:
900 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
140 x 97 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
