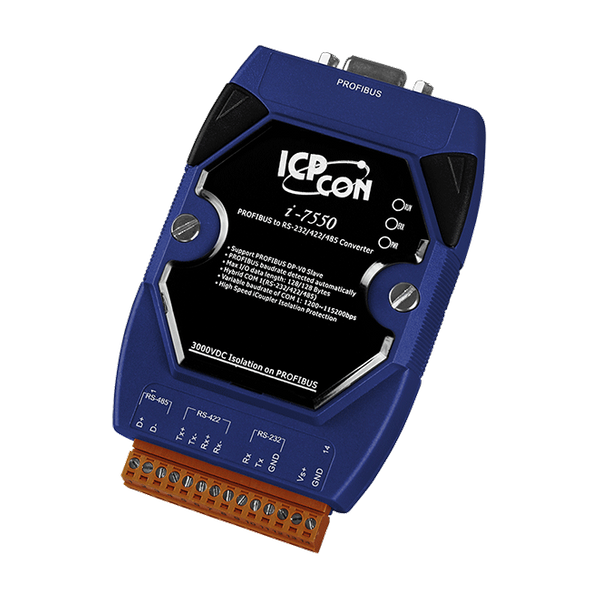

I-7550-B

  • KONWERTER PROFIBUS NA RS-232/422/485 (OBUDOWA PLASTIKOWA) (ROHS)
  • Ten konwerter umożliwia integrację urządzeń komunikujących się za pomocą interfejsów RS-232, RS-422 lub RS-485 z siecią PROFIBUS. Dzięki plastikowej obudowie jest lekki i łatwy do monta
  • I-7550-B
  • I-7550-B

Główne cechy

  • Protokół & Hierarchia: DP-V0 Slave
  • Ustawienie szybkości transmisji: wykrywane automatycznie
  • Maks. długość danych wejściowych: 128 bajtów
  • Maks. długość danych wyjściowych: 128 bajtów
  • Ustawienie adresu: 0~126 ustawiane za pomocą przełącznika DIP
  • Hybrid COM 1: RS-232/422/485 z funkcją „Self Tuner”
  • Obsługuje format danych COM 1: 7/8 bitów danych, brak/parzysta/nieparzysta bit parzystości, 1 bit stopu
  • Ochrona izolacji sieci: High Speed iCoupler
  • Ochrona izolacji DC: 3000VDC po stronie PROFIBUS

Wprowadzenie

Konwerter I-7550 jest specjalnie zaprojektowany dla urządzenia podrzędnego protokołu PROFIBUS DP. Oferuje trzy rodzaje komunikacji: RS-232, RS-422 i RS-485. Dzięki projektowi Hybrid COM 1, użytkownicy mogą łatwo wybrać jeden rodzaj portu komunikacyjnego do użycia. Korzystając z tego modułu, użytkownicy mogą bardzo łatwo wprowadzić swoje urządzenia RS-232/422/485 do sieci PROFIBUS.

Zastosowania

  • Automatyzacja przemysłowa
  • Automatyzacja fabryk
  • Automatyzacja procesów
  • Inne...

pixel
Parametry techniczne:
Product Range:
PROFIBUS
Moduł CPU
CPU Module: CPU:
80186, 80 MHz or compatible
CPU Module: EEPROM:
16 KB
CPU Module: Flash:
512 KB
CPU Module: SRAM:
512 KB
CPU Module: Watchdog Timer:
Watchdog IC
,
CPU built-in
Wskaźniki LED
LED Indicators: Status:
PWR LED, RUN LED, ERR LED
Porty COM
Porty COM: Porty:
RS-232/RS-422/RS-485(can’t be used simultaneously)
,
3-pin screwed terminal block (RxD, TxD, GND)
,
4-pin screwed terminal block (RxD+, RxD-, TxD+, TxD-)
,
2-pin screwed terminal block (DATA+, DATA-)
Porty COM: Szybkość transmisji:
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
COM Ports: Parity:
None, Even, Odd
COM Ports: Data Bit:
7, 8
COM Ports: Stop Bit:
1
PROFIBUS
PROFIBUS: Controller:
Siemens SPC3
PROFIBUS: Transceiver:
ADI ADM2486
PROFIBUS: Baud Rate:
9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
PROFIBUS: Isolation:
3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic
PROFIBUS: Protocol:
DP-V0
Power
Power: Consumption:
2.5 W
Mechaniczny
Mechanical: Dimensions (mm):
72 x 33 x 119 (W x L x H)
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +85 ℃
Environment: Humidity:
5 ~ 95% RH, Non-condensing
Status:
Available
