Główne cechy
- Protokół i Hierarchia : DP-V0 Slave
- Ustawienie szybkości transmisji: wykrywane automatycznie
- Maksymalna długość danych wejściowych: 240 bajtów
- Maksymalna długość danych wyjściowych: 240 bajtów
- Ustawienie adresu: 0~126 ustawiane za pomocą DIP switch lub EEPROM
- Obsługuje tryb HART: point-to-point / multi-drop
- Obsługuje HART Master: Dopuszcza dwóch HART Masterów
- Obsługuje kanał HART: 4 kanały
- Obsługuje ramkę HART: krótka/długa ramka
- Obsługuje moduły HART: Połączenie z maksymalnie 15 modułami HART
- Obsługuje tryb szybkiego przesyłania HART: TAK
- Ochrona przed izolacją sieci: 2500 Vrms High Speed iCoupler
- Ochrona przed izolacją DC: 3000 VDC po stronie PROFIBUS
Wprowadzenie

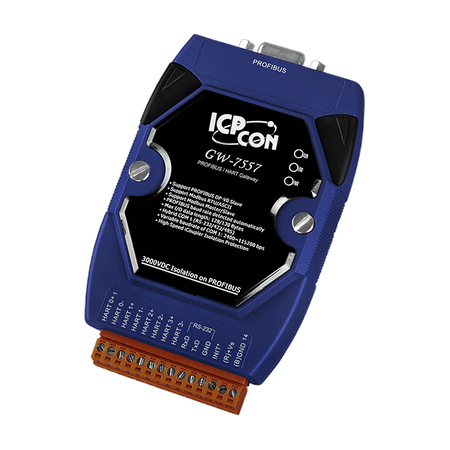

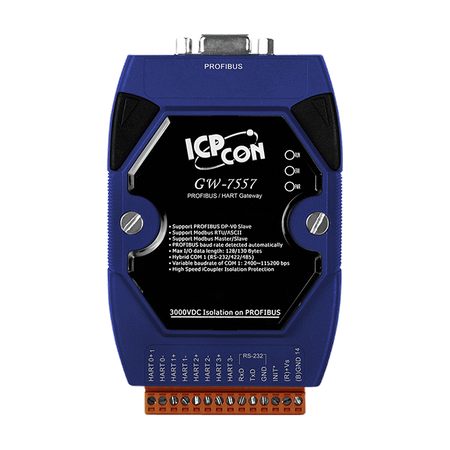

Brama GW-7557 jest specjalnie zaprojektowana dla urządzeń podrzędnych protokołu PROFIBUS DP. Umożliwia dostęp mastera PROFIBUS do urządzeń podrzędnych HART. Te urządzenia podrzędne HART mogą obejmować nadajniki, siłowniki, urządzenia wyjściowe prądu itp. Dodatkowo oferujemy oprogramowanie użytkowe do konfiguracji GW-7557. Korzystając z tego modułu, użytkownicy mogą bardzo łatwo włączyć swoje urządzenia podrzędne HART do sieci PROFIBUS.
Zastosowania
- Automatyzacja przemysłowa
- Automatyzacja fabryk
- Automatyzacja procesów
- Itp...
Parametry techniczne:
| Product Range: | PROFIBUS |
Moduł CPU | |
| CPU Module: CPU: | 80186, 80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Watchdog IC ,
CPU built-in |
Wskaźniki LED | |
| LED Indicators: Status: | PWR LED, RUN LED, ERR LED |
Porty COM | |
| Porty COM: Porty: | RS-232 ,
3-pin screwed terminal block (RxD, TxD, GND) |
| Porty COM: Szybkość transmisji: | Up to 115200 |
| COM Ports: Parity: | None, Even, Odd |
| COM Ports: Data Bit: | 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
HART | |
| HART: Ports: | 4 channels |
PROFIBUS | |
| PROFIBUS: Controller: | Profichip VPC3+C |
| PROFIBUS: Transceiver: | ADI ADM2486 |
| PROFIBUS: Baud Rate: | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| PROFIBUS: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic |
| PROFIBUS: Protocol: | DP-V0 |
Power | |
| Power: Consumption: | 2.0 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 33 x 119 (W x L x H) |

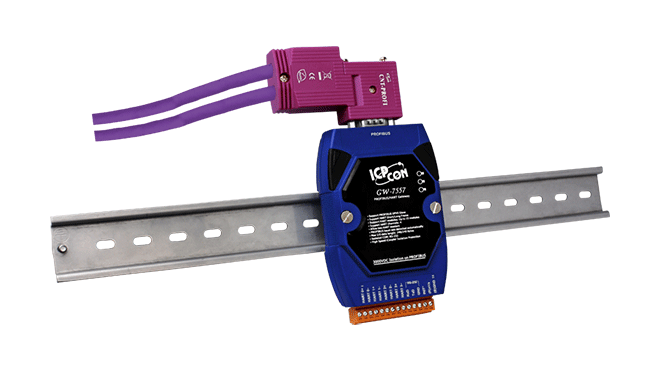

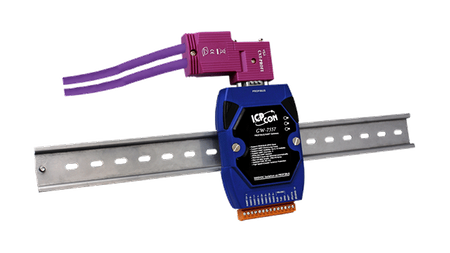

| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 ℃ |
| Environment: Humidity: | 5 ~ 95% RH, Non-condensing |
| Status: | Available |
