Główne cechy
- NMT Slave
- NMT Error Control obsługa Guarding i Heartbeat
- Oferuje domyślny plik EDS
- Przeszedł walidację narzędzia do testowania zgodności CiA CANopen
- Ochrona ESD 4 KV dla każdego kanału
- Wsparcie zasilania +10 ~ +30 VDC
- Zgodność z CiA DS-301 v4.02, DSP-401 v2.1
- Wsparcie Dynamic PDO
Wprowadzenie

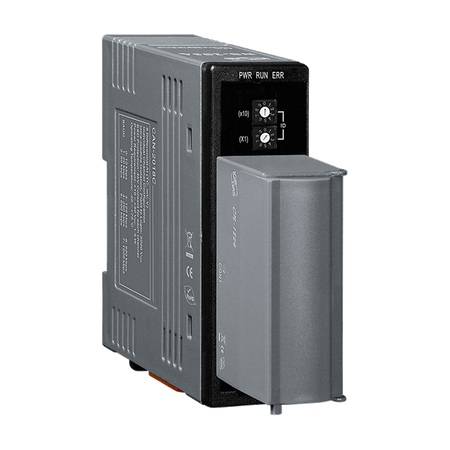

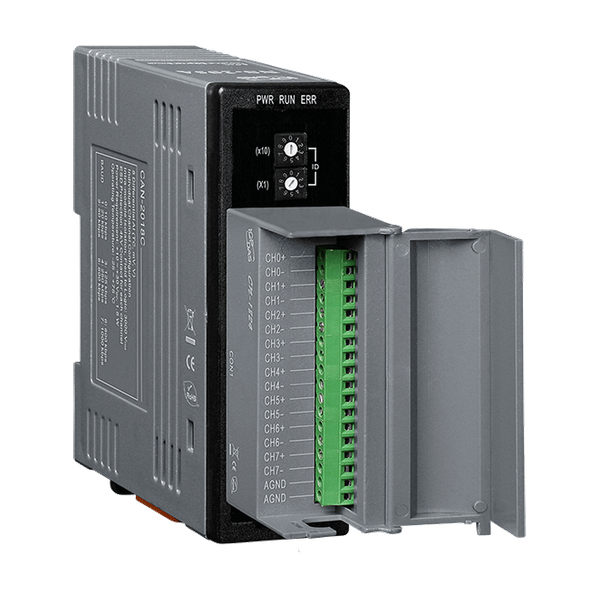

Moduł CAN-2018C jest zgodny z wersją DS-301 4.02 oraz DSP-401 2.1. Możesz uzyskać dostęp do statusu wejścia termopary i ustawić konfigurację za pomocą standardowego protokołu CANopen. CAN-2018C przeszedł walidację narzędzia CiA CANopen Conformance Test. Dzięki temu możesz łatwo używać go ze standardowym masterem CANopen, stosując plik EDS. CAN-2018C posiada 8-kanałowe wejście termopary. Może być używany w różnych aplikacjach. Dzięki masterom CANopen firmy ICP DAS, możesz szybko zbudować sieć CANopen spełniającą Twoje wymagania.
Zastosowania
Parametry techniczne:
| Product Range: | CANopen |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Hardware watchdog |
Wskaźniki LED | |
| LED Indicators: Status: | 3 LEDs to PWR, RUN and ERR |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 |
| Analog Input: Sensor Type: | +/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V, +/- 2.5V ,
+/-20mA,(Requires Optional External 125 Ohm Resistor) ,
Thermocouple (J, K, T, E, R, S, B, N, C) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | +/-0.1% FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Samples/Sec. (Total) |
| Analog Input: Input Impedance: | >400 kΩ |
| Analog Input: Common Mode Rejection: | 86 dB |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
| Analog Input: Zero Drift: | +/- 10 μV/ °C |
| Analog Input: Span Drift: | +/- 25 ppm/ °C |
| Wejście analogowe: Izolacja: | 3000 VDC |
CANopen | |
| CANopen: Baud Rate: | 10 k ~ 1 M |
| CANopen: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CANopen: Terminal Resistor: | Built-in 120Ω |
| CANopen: Protocol: | CiA 301 v4.02, CiA 401 v2.1 |
| CANopen: Node ID: | 1 ~ 99 |
| CANopen: No. of PDOs: | 10 RxPDO , 10 TxPDO |
| CANopen: PDO Mode: | Event Triggered, Remotely requested, Cyclic and acyclic SYNC |
| CANopen: Error Control: | Node Guarding protocol / Heartbeat Producer |
| CANopen: NMT: | Slave |
| CANopen: EMCY Message: | Yes |
Power | |
| Power: Consumption: | 1.5 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | CAN-2018C, 33 x 99 x 78 ( W x L x H ) ,
CN-1824, 29 x 43 x 83 ( W x L x H ) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
