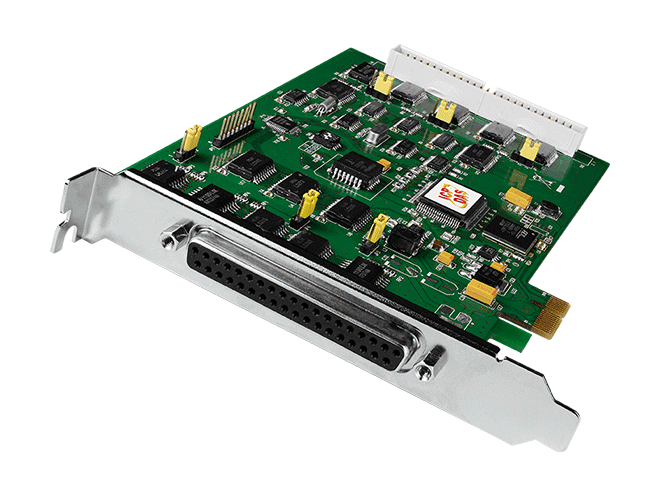

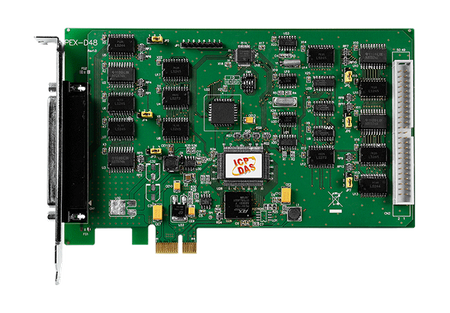

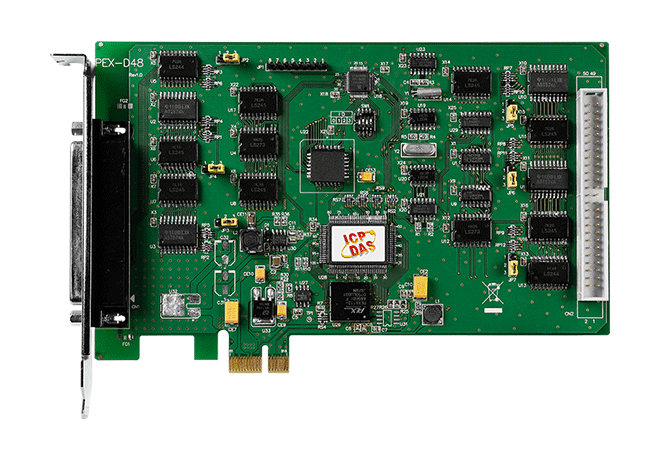

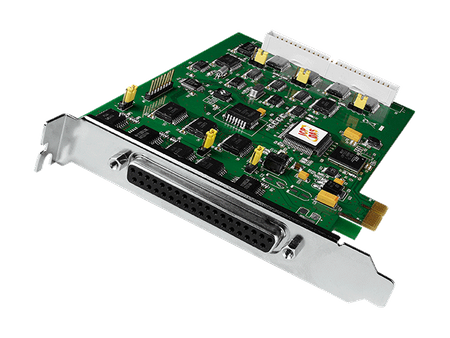

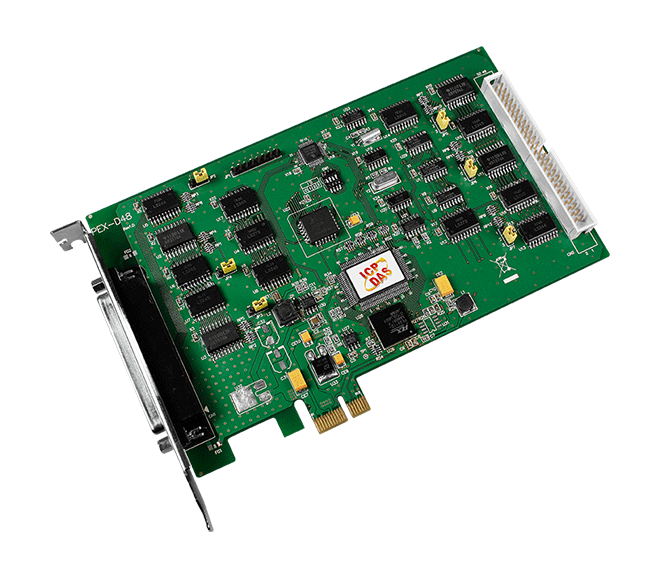

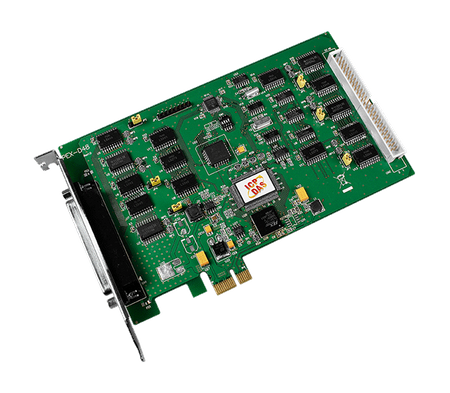

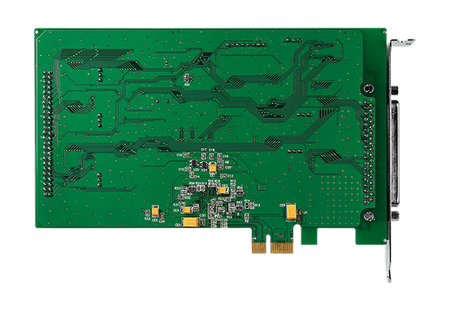

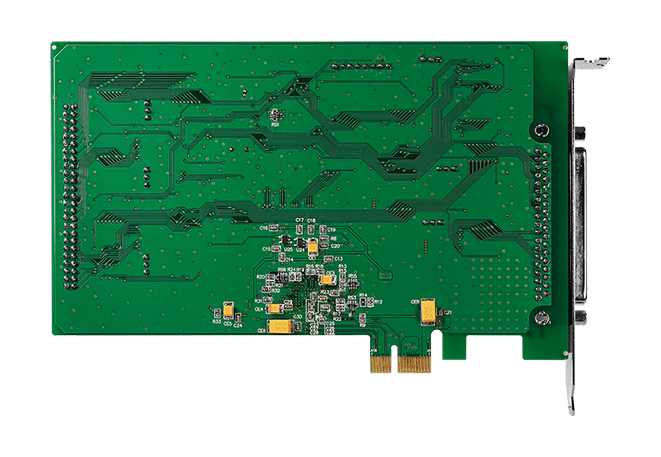

PEX-D48

  • Karta PCI Express, 48-kanałowa cyfrowa I/O (RoHS)
  • PEX-D48
  • PEX-D48
  • PEX-D48
  • PEX-D48

Główne cechy

  • Interfejs PCI Express x1
  • Obsługa identyfikacji karty (przełącznik SMD)
  • Emulacja dwóch standardowych przemysłowych portów 8255 PPI (tryb 0)
  • Czas odpowiedzi DI/O około 2 μs (maks. 500 kHz)
  • Wyjścia cyfrowe z większą zdolnością napędzania
  • Jeden 16-bitowy licznik zdarzeń
  • 48 buforowanych linii wejścia/wyjścia cyfrowego TTL
  • Sześć 8-bitowych dwukierunkowych portów wejścia/wyjścia
  • Jeden 32-bitowy programowalny timer wewnętrzny
  • Zworki pull-high/pull-low dla kanałów DI
  • Cztery źródła przerwań

Wprowadzenie

Płyta PEX-D48 wykorzystuje magistralę PCI Express i jest zaprojektowana jako łatwy zamiennik dla serii PIO-D48/PIO-D48U/PIO-D48SU bez konieczności modyfikacji oprogramowania ani sterownika.

PEX-D48 zapewnia 48 buforowanych linii wejścia/wyjścia cyfrowego TTL, które są pogrupowane w sześć 8-bitowych dwukierunkowych portów: Port A (PA), Port B (PB) i Port C (PC). Port C może być również podzielony na dwa segmenty 4-bitowe. Wszystkie porty są skonfigurowane jako tryb wejściowy podczas włączania lub po resecie.

PEX-D48 zawiera również wbudowaną identyfikację karty, co umożliwia łatwe rozpoznanie płyty przez oprogramowanie, jeśli dwie lub więcej kart jest zainstalowanych w tym samym komputerze. Zworki pull-high/low umożliwiają zdefiniowanie stanu DI zamiast pozostawienia ich w stanie pływającym w przypadku odłączenia kanałów DI lub przerwania linii.

Akcesoria

pixel
Parametry techniczne:
Product Range:
PCI Express Digital I/O
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female DB37 x 1
,
50-pin box header x 1
Wejście cyfrowe
Wejście cyfrowe: Kanały:
48 (Bi-Direction)
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
500 kHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
48 (Bi-Direction)
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 64 mA @ 0.8 V
,
Source: 32 mA @ 2.0 V
Wyjście cyfrowe: Szybkość reakcji:
500 kHz (Typical)
Zegar/licznik/częstotliwość
Zegar/licznik/częstotliwość: Kanały:
2 (Event Timer x 1/32-bit Timer x 1)
Timer/Counter/Frequency: Type:
5 V/TTL
Timer/Counter/Frequency: Resolution:
16-bit
Timer/Counter/Frequency: Reference Clock:
Internal: 4 MHz
Magistrala PC
Magistrala PC: Typ:
PCI Express x 1
PC Bus: Data Bus:
8-bit
Power
Power: Consumption:
1500 mA @ +3.3 V
,
0 mA @ +12 V
Mechaniczny
Mechanical: Dimensions (mm):
112 x 172 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
