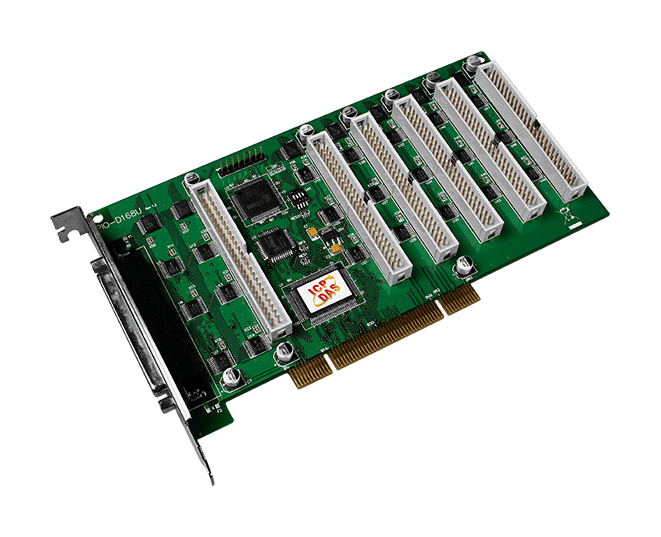

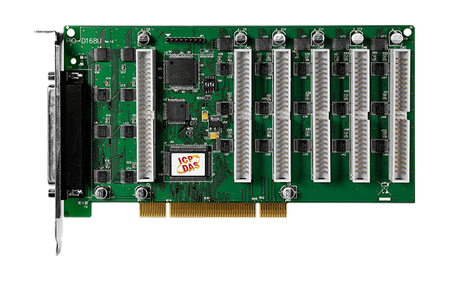

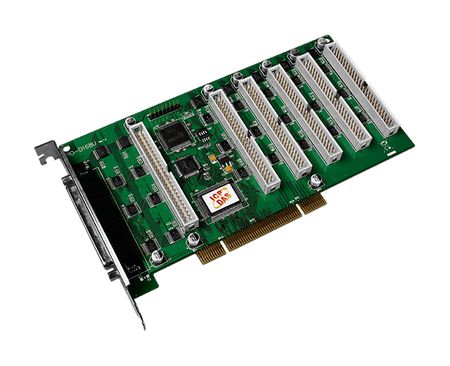

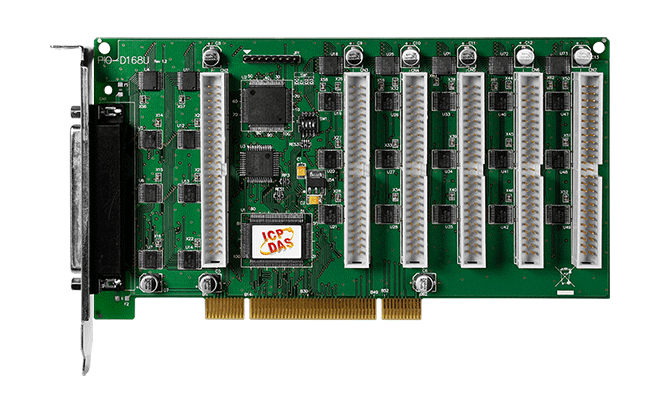

PIO-D168U

  • Uniwersalna karta PCI, 168-kanałów Cyfrowego We/Wy (RoHS)
  • PIO-D168U
  • PIO-D168U
  • PIO-D168U
  • PIO-D168U

Główne cechy

  • Uniwersalny interfejs PCI (3.3 V/5 V)
  • 168 kanałów cyfrowych Wejścia/Wyjścia
  • 21 8-bitowych dwukierunkowych programowalnych portów I/O
  • Emulacja 6/7 portów PPI standardu przemysłowego 8255 (Tryb 0)
  • Wszystkie linie I/O buforowane na płytce
  • 4-kanałowe źródło przerwań
  • Wsparcie dla ID karty (przełącznik SMD)
  • Wsparcie dla odczytu statusu DO (poziom rejestru)
  • Czas reakcji DI/O około 1 μs (1 MHz)

Wprowadzenie


Uniwersalna karta PCI PIO-D168U wspiera magistralę PCI 3.3 V/5 V. Karty te oferują 168 linii cyfrowych TTL Wejścia/Wyjścia, które są pogrupowane w osiemnaście 8-bitowych portów dwukierunkowych. Każde trzy porty na złączu są pogrupowane i nazwane jako port A (PA), port B (PB) oraz port C (PC). Wszystkie porty są skonfigurowane jako wejścia po włączeniu zasilania lub resecie.

PIO-D168U dodaje także na płycie przełącznik ID karty. Użytkownicy mogą ustawić ID karty, a następnie rozpoznać płytę za pomocą oprogramowania, korzystając z ID przy używaniu dwóch lub więcej kart PIO-D168U w jednym komputerze.

Karty wspierają różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dll i kontrolki Active X razem z przykładowymi programami w różnych językach, np. Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET oraz LabVIEW, są dostarczane, aby pomóc użytkownikom szybko i łatwo rozwijać własne aplikacje.


Akcesoria

pixel
Parametry techniczne:
Product Range:
PCI Digital I/O
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:

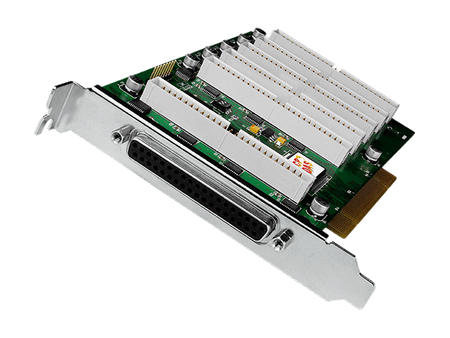

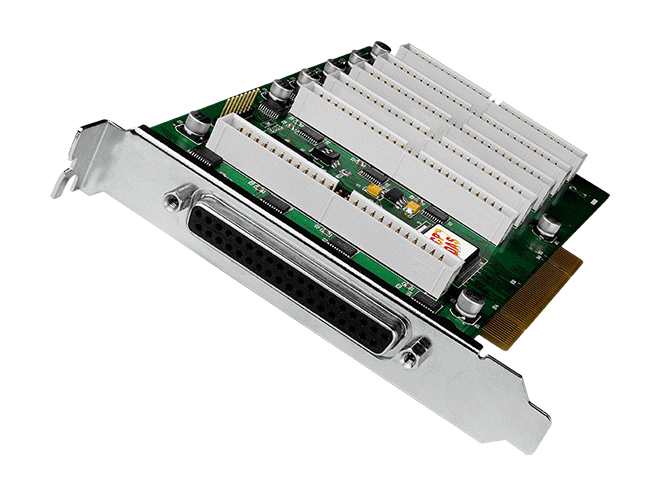

Female DB37 x 1
,
50-pin box header x 6
Wejście cyfrowe
Wejście cyfrowe: Kanały:
168 (Bi-Direction)
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
500 kHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
168 (Bi-Direction)
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 64 mA @ 0.8 V
,
Source: 32 mA @ 2.0 V
Wyjście cyfrowe: Szybkość reakcji:
500 kHz (Typical)
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI, 32-bit, 33 MHz
PC Bus: Data Bus:
8-bit
Power
Power: Consumption:
1300 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
105 x 200 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available

Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.

Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.

Gwarancja standardowa 24 miesiące
