Główne cechy
- Uniwersalne złącze PCI (3.3 V/5 V)
- 48 buforowanych linii TTL cyfrowych I/O
- Sześć 8-bitowych dwukierunkowych portów I/O
- Symuluje dwa standardowe porty PPI 8255 (tryb 0)
- Wszystkie linie I/O buforowane na karcie
- Źródło przerwań w czterech kanałach
- Obsługuje identyfikację karty (przełącznik SMD)
- Obsługuje odczyt statusu DO (poziom rejestru)
- Buforowe wyjście dla wyższej zdolności napędowej
- Czas odpowiedzi DI/O około 1 μs (1 MHz)
Wprowadzenie

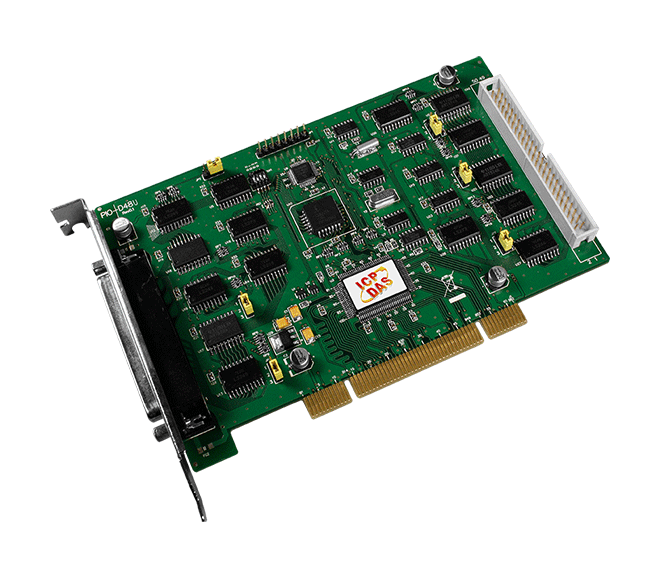

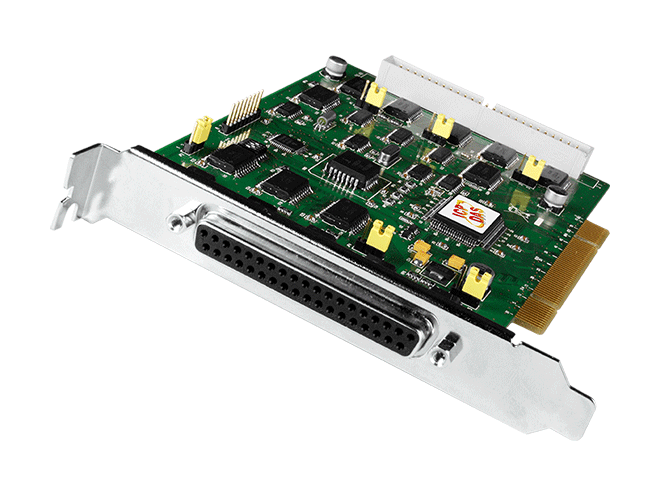

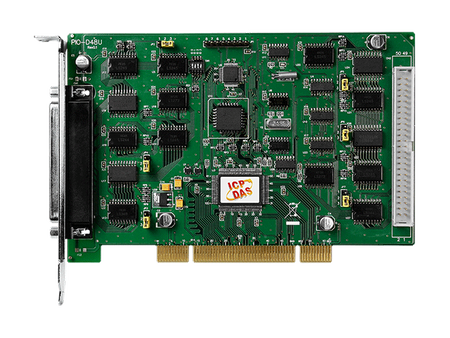

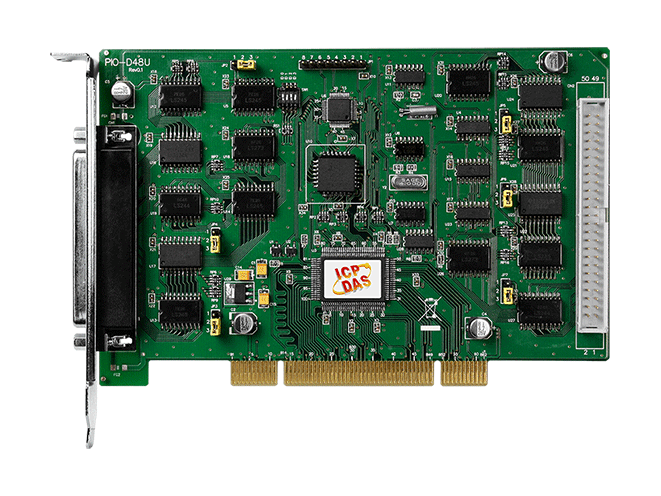

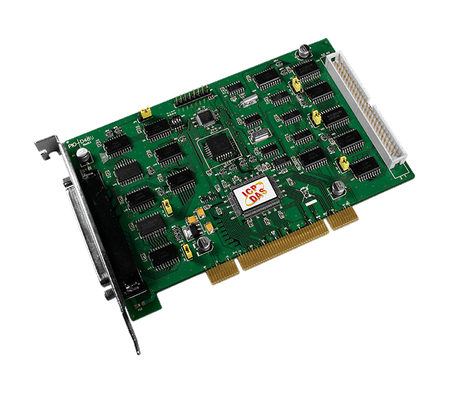

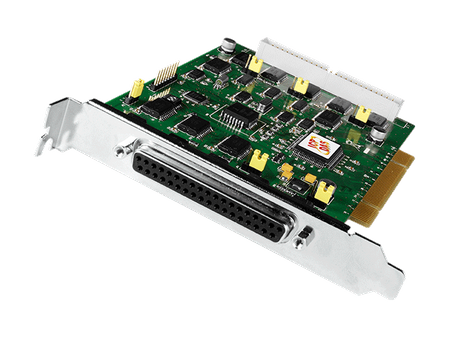

Karta PIO-D48U obsługuje magistralę PCI 3.3 V/5 V. Te karty zapewniają 48 linii cyfrowych I/O TTL, a linie te są pogrupowane w sześć 8-bitowych portów dwukierunkowych. Każde trzy 8-bitowe porty są grupowane jako port A (PA), port B (PB) i port C (PC) na złączu, a port C można podzielić na 2 części po 4 bity. Wszystkie porty są konfigurowane jako wejścia po uruchomieniu lub resecie.
Karta PIO-D48U dodaje również przełącznik ID karty oraz rezystory podciągające i ściągające dla DI na pokładzie. Użytkownicy mogą ustawić ID karty i rozpoznać kartę po ID za pomocą oprogramowania podczas korzystania z dwóch lub więcej kart PIO-D48U w jednym komputerze. Rezystory podciągające i ściągające umożliwiają określenie statusu DI, gdy kanały DI nie są podłączone; status DI pozostanie w stanie wysokim lub niskim, a nie pływającym.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczone są biblioteki DLL oraz kontrolki Active X, a także różne przykłady programów w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET oraz LabVIEW, aby pomóc użytkownikom szybko i łatwo rozwijać własne aplikacje.
Karta PIO-D48U dodaje również przełącznik ID karty oraz rezystory podciągające i ściągające dla DI na pokładzie. Użytkownicy mogą ustawić ID karty i rozpoznać kartę po ID za pomocą oprogramowania podczas korzystania z dwóch lub więcej kart PIO-D48U w jednym komputerze. Rezystory podciągające i ściągające umożliwiają określenie statusu DI, gdy kanały DI nie są podłączone; status DI pozostanie w stanie wysokim lub niskim, a nie pływającym.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczone są biblioteki DLL oraz kontrolki Active X, a także różne przykłady programów w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET oraz LabVIEW, aby pomóc użytkownikom szybko i łatwo rozwijać własne aplikacje.
Akcesoria

Parametry techniczne:
Product Range: | PCI Digital I/O |
HARDWARE | |
Hardware: Card ID: | Yes (4-bit) |
Hardware: Connector: | Female DB37 x 1 ,
50-pin box header x 1 |
Wejście cyfrowe | |
Wejście cyfrowe: Kanały: | 48 (Bi-Direction) |
Wejście cyfrowe: Typ: | 5 V/TTL |
Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink: 64 mA @ 0.8 V ,
Source: 32 mA @ 2.0 V |
Wejście cyfrowe: ON Poziom napięcia: | Logic 1: 2.0 V Min. |
Wejście cyfrowe: OFF Poziom napięcia: | Logic 0: 0.8 V Max. |
Wejście cyfrowe: Szybkość reakcji: | 1 MHz (Typical) |
Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 48 (Bi-Direction) |
Wyjście cyfrowe: Typ: | 5 V/TTL |
Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
Wyjście cyfrowe: Szybkość reakcji: | 1 MHz (Typical) |
Zegar/licznik/częstotliwość | |
Zegar/licznik/częstotliwość: Kanały: | 2 (Event Timer x 1/32-bit Timer x 1) |
Timer/Counter/Frequency: Type: | 5 V/TTL |
Timer/Counter/Frequency: Resolution: | 16-bit |
Timer/Counter/Frequency: Reference Clock: | Internal: 4 MHz |
Magistrala PC | |
Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
PC Bus: Data Bus: | 8-bit |
Power | |
Power: Consumption: | 900 mA @ +5 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 105 x 156 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
