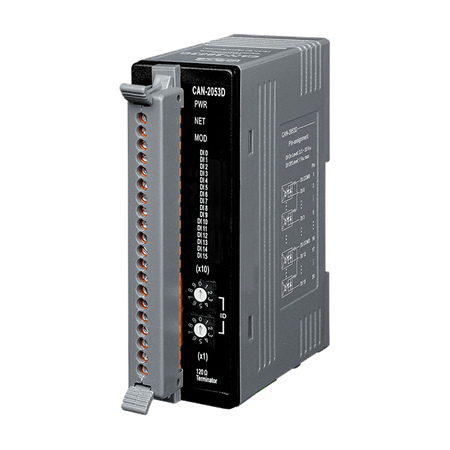

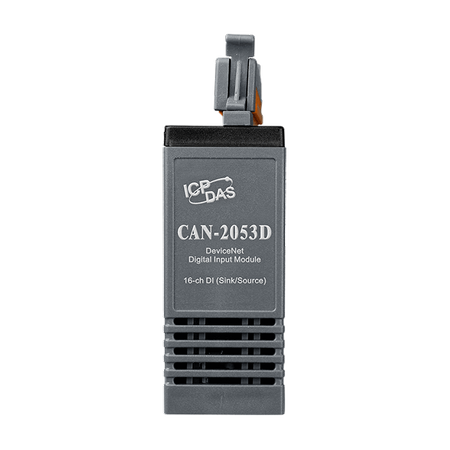

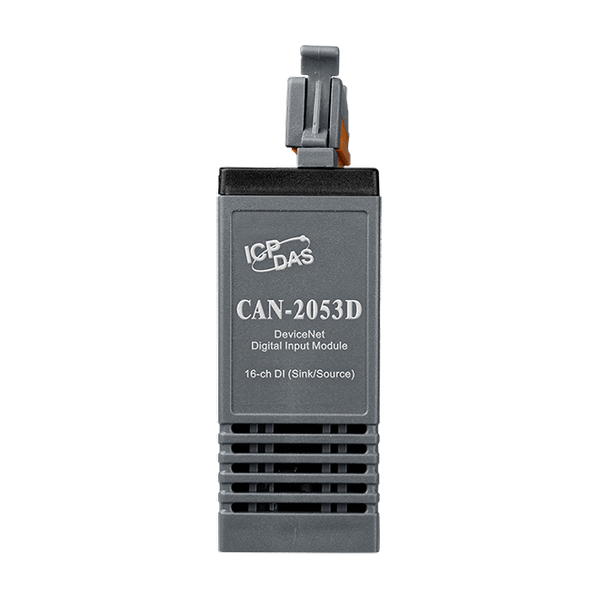

CAN-2053D

  • Moduł DeviceNet slave – 16 izolowanych wejść cyfrowych
  • CAN-2053D
  • CAN-2053D
  • CAN-2053D
  • CAN-2053D
  • CAN-2053D
Specifications
  • DeviceNet Interface

    • DeviceNet Specification: Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
    • DeviceNet subscribe: Group 2 Only Server
    • Connection supported:
      1 connection for Explicit Messaging
      1 connection for Polled I/O
      1 connection for Bit-Strobe I/O
    • Baud Rate (Setting by Rotary Switch): 125 kbps, 250 kbps, 500 kbps
    • Node ID (Setting by Rotary Switch): 0 ~ 63
    • Heartbeat message: Yes
    • Shutdown message: Yes
    • Terminator Resistor: Switch for 120 Ω terminator resistor

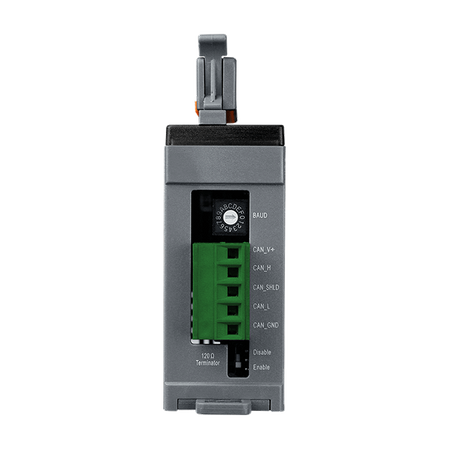

    • Connector: 5-pin screwed terminal block
      (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V+)
    • EDS file: Yes

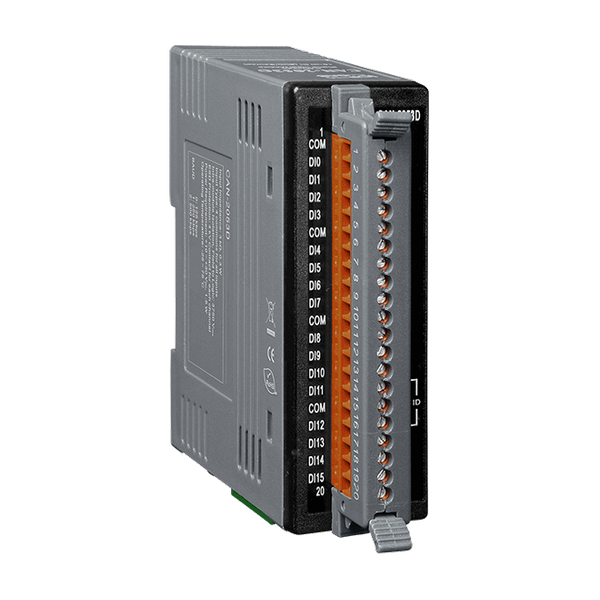

  • Digital Input

    • Channels: 16 (Sink/Source)
    • ON Voltage Level: +3.5 ~ +30 Vdc
    • OFF Voltage Level: +1 Vdc Max.
    • Input Impedance: 3 kΩ, 0.3 W
    • Intra-module Isolation: 3750 Vrms
    • ESD Protection: 4 kV contact for each channel

  • LED

    • DeviceNet Status: 3 LEDs for PWR/NET/MOD
    • Terminal Resistor: 1 LED as terminal resistor indicators
    • DI LED: 16 LEDs as digital input indicators

  • Power

    • Power Supply: Unregulated +10 ~ +30 Vdc
    • Power Consumption: 1.5 W

  • Mechanical

    • Installation: DIN-Rail
    • Dimensions ( W x L x H ): 32.3 x 99 x 77.5 mm

  • Environment

    • Operating Temp.: -25 ~ 75°C
    • Storage Temp.: -30 ~ 80 ℃
    • Humidity: 10 ~ 90% RH, non-condensing
Ordering Information
  • CAN-2053D – DeviceNet Module of 16-channel Isolated Sink/Source Digital Input



Parametry techniczne:
Product Range:
DeviceNet
Wskaźniki LED
LED Indicators: Status:
1 x Power
,
2 x DeviceNet status
Wejście cyfrowe
Wejście cyfrowe: Kanały:
16 (Sink/Source)
Wejście cyfrowe: Typ:
Wet
Wejście cyfrowe: ON Poziom napięcia:
+3.5 ~ +30 VDC
Wejście cyfrowe: OFF Poziom napięcia:
+1 VDC Max.
Digital Input: Input Impedance:
3 kΩ, 0.3 W
DeviceNet
DeviceNet: Ports:
1
DeviceNet: Connection Supported:
1 connection for Explicit Messaging
,
1 connection for Polled I/O
,
1 connection for Bit-Strobe I/O
DeviceNet: Baud Rate:
125 kbps, 250 kbps, 500 kbps
DeviceNet: Terminal Resistor:
Switch for 120 Ω terminal resistor
DeviceNet: Specification:
Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
DeviceNet: Node ID:
0 ~ 63
DeviceNet: Shutdown Message:
Yes
DeviceNet: Heartbeat Message:
Yes
DeviceNet: Subscribe:
Group 2 Only Server
Power
Power: Input Range:
+10 VDC ~ +30 VDC
Power: Consumption:
1.5 W
Mechaniczny
Mechanical: Dimensions (mm):
32.3 x 99 x 77.5 ( W x L x H )
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ~ +75 ℃
Environment: Storage Temperature:
-30 ~ +80 ℃
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
