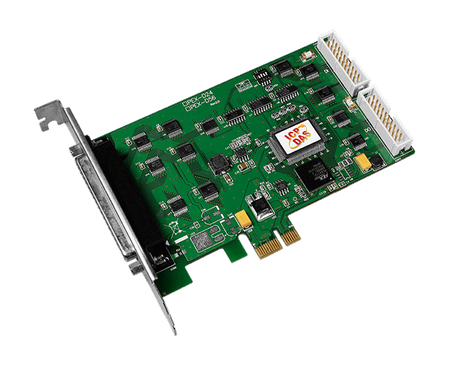

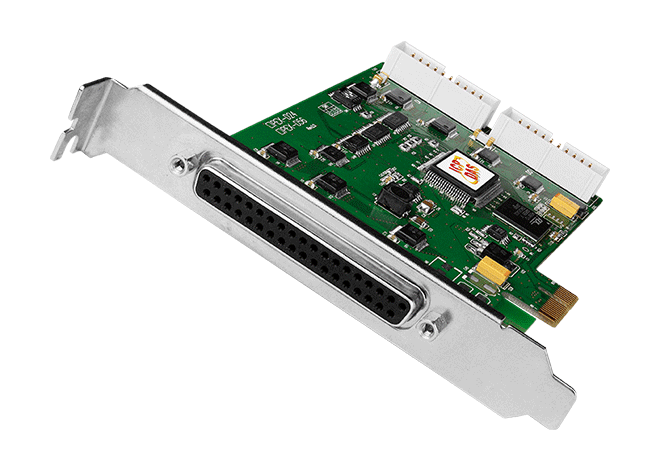

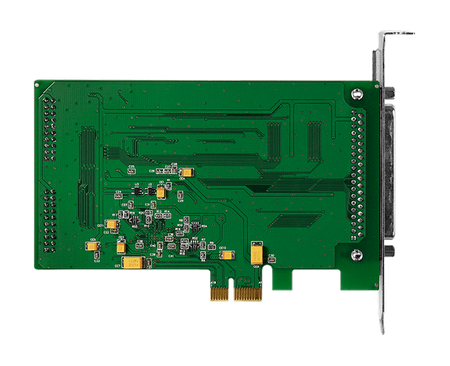

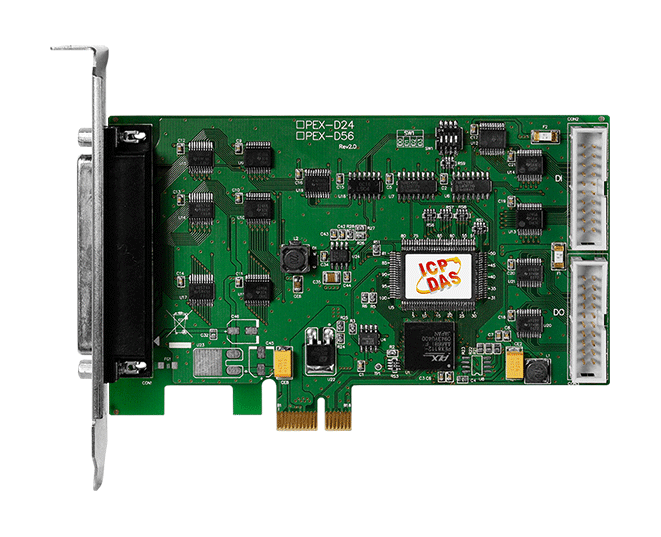

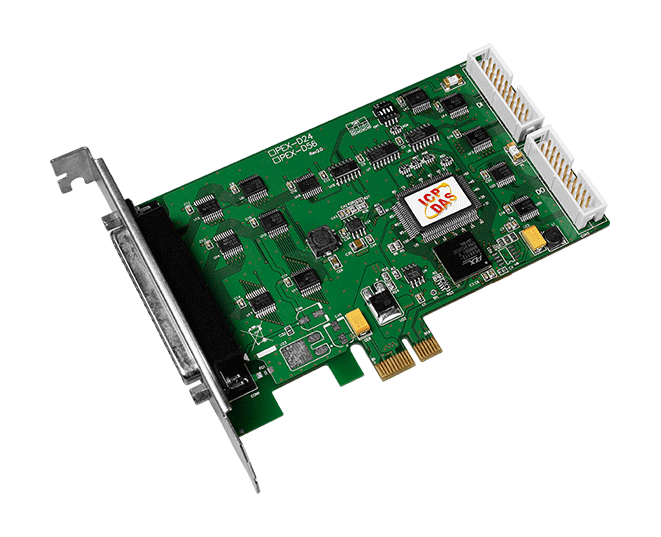

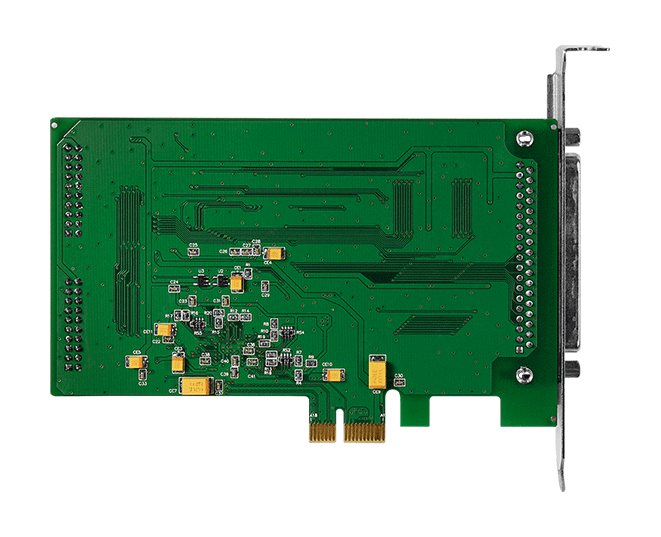

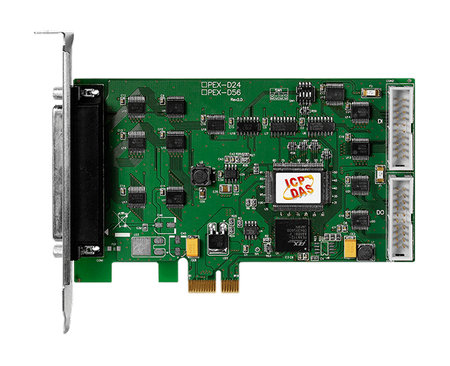

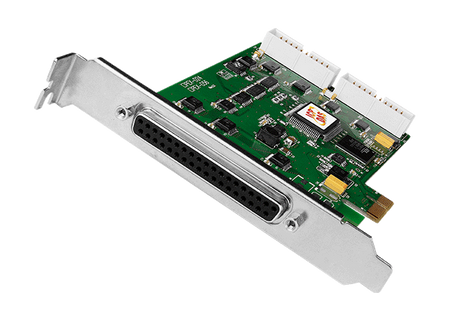

  • PCI Express, 56-kanałowa karta wejść/wyjść cyfrowych (RoHS)
  • ```
  • PEX-D56
  • PEX-D56
  • PEX-D56
  • PEX-D56

Główne cechy

  • Interfejs PCI Express x1
  • Obsługuje ID karty (Przełącznik SMD)
  • Emuluje dwa porty PPI zgodne z przemysłowym standardem 8255 (Tryb 0)
  • Czas odpowiedzi DI/O około 2 μs (maks. 500 kHz)
  • 56 buforowanych linii wejścia/wyjścia TTL
  • Trzy 8-bitowe dwukierunkowe porty I/O
  • DO zapewnia wyższą zdolność napędową
  • Cztery źródła przerwań

Wprowadzenie

Seria PEX-D56 wykorzystuje magistralę PCI Express i została zaprojektowana jako łatwy zamiennik serii PIO-D56/PIO-D56U bez konieczności modyfikacji oprogramowania lub sterownika.

PEX-D56 zapewnia 56 buforowanych linii cyfrowego wejścia/wyjścia TTL.

PEX-D56 zawiera również wbudowane ID karty, które umożliwia łatwe rozpoznanie karty przez oprogramowanie, jeśli w tym samym komputerze zainstalowane są dwie lub więcej kart.

Akcesoria

pixel
Parametry techniczne:
Product Range:
PCI Express Digital I/O
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female DB37 x 1
,
20-pin box header x 2
Wejście cyfrowe
Wejście cyfrowe: Kanały:
24 (Bi-Direction) +16
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
500 kHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
24 (Bi-Direction) +16
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
CON1:
,
Sink: 2.4 mA @ 0.8 V
,
Source: 0.8 mA @ 2.0 V
,
CON3:
,
Sink: 64 mA @ 0.8 V
,
Source: 32 mA @ 2.0 V
Wyjście cyfrowe: Szybkość reakcji:
500 kHz (Typical)
Magistrala PC
Magistrala PC: Typ:
PCI Express x 1
PC Bus: Data Bus:
8-bit
Power
Power: Consumption:
750 mA @ +3.3 V
,
0 mA @ +12 V
Mechaniczny
Mechanical: Dimensions (mm):
86 x 134 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
