Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- 144 kanały cyfrowe I/O
- 18 8-bitowych dwukierunkowych programowalnych portów I/O
- Emuluje 6/7 przemysłowych standardowych portów 8255 PPI (tryb 0)
- Wszystkie linie I/O buforowane na płycie
- 4-kanałowe źródło przerwań
- Obsługuje identyfikator karty (przełącznik SMD)
- Obsługuje odczyt statusu DO (poziom rejestru)
- Czas odpowiedzi DI/O około 1 μs (1 MHz)
Wprowadzenie

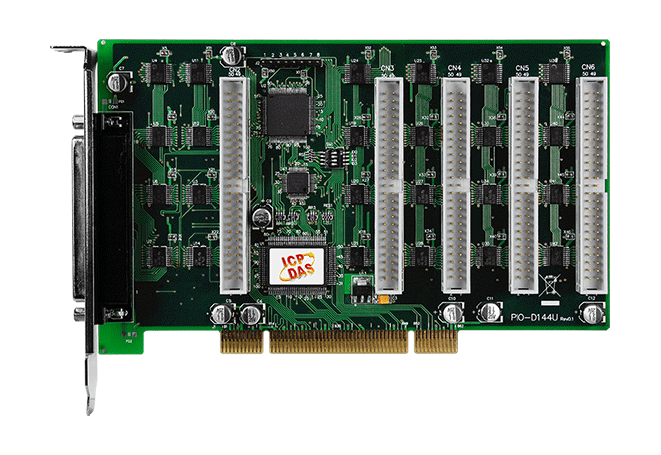

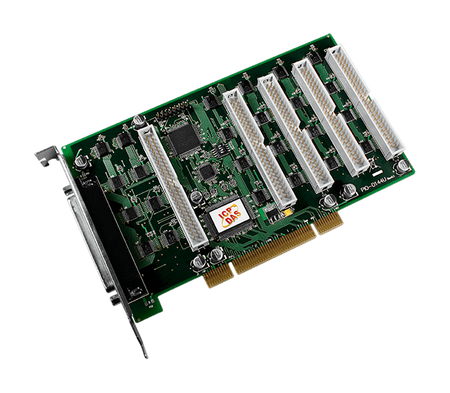

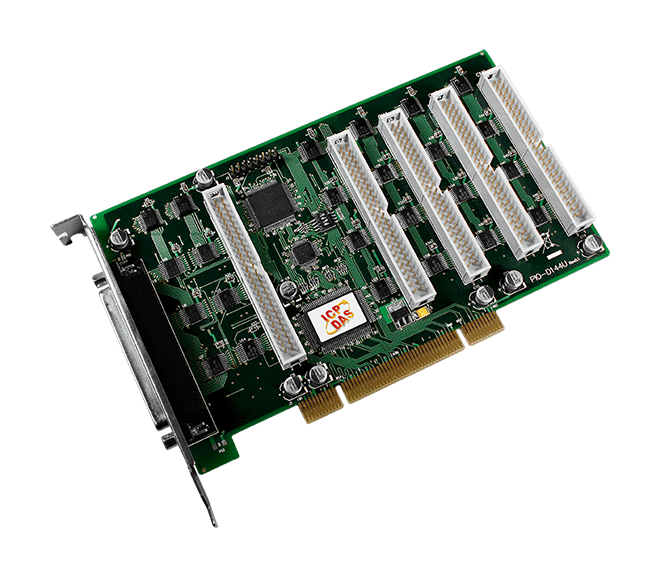

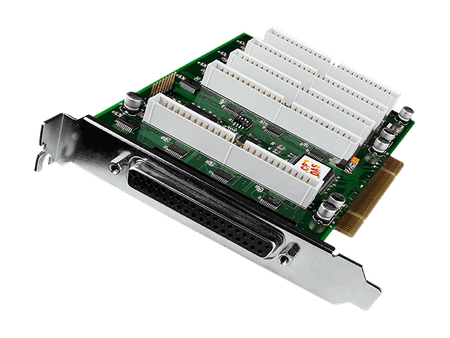

Karta uniwersalna PCI PIO-D144U obsługuje magistralę PCI 3.3 V/5 V. Te karty zapewniają 144 linie cyfrowe TTL I/O, które są zgrupowane w osiemnastu 8-bitowych dwukierunkowych portach. Każda grupa trzech 8-bitowych portów jest rozmieszczona na złączu jako Port A (PA), Port B (PB) i Port C (PC), odpowiednio, a wszystkie porty są skonfigurowane jako wejścia przy uruchomieniu lub po resecie.
Karta PIO-D144U zapewnia sześć złączy do okablowania I/O. Karty PIO-D144U zawierają wbudowany przełącznik identyfikacji karty, który umożliwia rozpoznanie płyty przez oprogramowanie w przypadku zainstalowania dwóch lub więcej kart w tym samym komputerze.
Karta PIO-D144U posiada również zworki typu pull-high/low, które umożliwiają zdefiniowanie stanu DI zamiast pozostawienia go w stanie pływającym, jeśli kanały DI są odłączone lub przerwane.
Karty te obsługują różne wersje systemów operacyjnych, takich jak Linux, DOS, Windows. Dostępne są biblioteki DLL i kontrolki Active X, a także różne przykładowe programy w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybko i łatwo rozwijać własne aplikacje.
Porównanie modeli |
||||
---|---|---|---|---|
Model | Interfejs | DI Pull-High/Low | Zgodność | Zalety |
PEX-D144LS |
PCI Express | Tak | 5 V/CMOS | Niskie zużycie energii, niska temperatura |
PIO-D144LU | Uniwersalny PCI | Tak | 5 V/CMOS | Niskie zużycie energii, niska temperatura |
PIO-D144U | Uniwersalny PCI | Nie | 5 V/TTL | Wysoka zdolność napędowa DO |
Akcesoria
-accessories.png)
Product Range: | PCI Digital I/O |
HARDWARE | |
Hardware: Card ID: | Yes (4-bit) |
Hardware: Connector: | Female DB37 x 1 ,
50-pin box header x 5 |
Wejście cyfrowe | |
Wejście cyfrowe: Kanały: | 144 (Bi-Direction) |
Wejście cyfrowe: Typ: | 5 V/TTL |
Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
Wejście cyfrowe: Szybkość reakcji: | 500 kHz (Typical) |
Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 144 (Bi-Direction) |
Wyjście cyfrowe: Typ: | 5 V/TTL |
Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
Wyjście cyfrowe: Prąd obciążenia: | Sink: 64 mA @ 0.8 V ,
Source: 32 mA @ 2.0 V |
Wyjście cyfrowe: Szybkość reakcji: | 500 kHz (Typical) |
Magistrala PC | |
Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
PC Bus: Data Bus: | 8-bit |
Power | |
Power: Consumption: | 600 mA @ +5 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 105 x 180 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
