Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- 56 buforowanych linii cyfrowych TTL I/O
- Trzy 8-bitowe programowalne porty I/O dwukierunkowe
- Emulacja dwóch industrialnych standardowych portów 8255 PPI (tryb 0)
- 4-kanałowe źródło przerwań
- Obsługuje identyfikator karty (przełącznik SMD)
- Wsparcie dla odczytu stanu DO (poziom rejestru)
- Czas odpowiedzi DI/O około 1 μs (1 MHz)

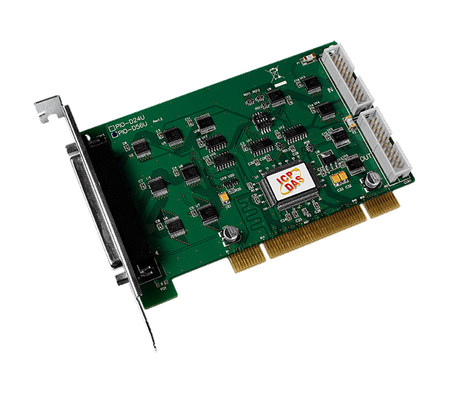

Wprowadzenie
PIO-D56U obsługuje magistralę PCI 3.3 V/5 V. PIO-D56U składa się z trzech 8-bitowych portów dwukierunkowych. Porty 8-bitowe są nazwane jako port A (PA), port B (PB) i port C (PC). Wszystkie porty są skonfigurowane jako wejścia po uruchomieniu lub resecie. Dodatkowo, PEX-D56 zapewnia dodatkowe 16-bitowe wejścia cyfrowe i 16-bitowe wyjścia cyfrowe.
PIO-D56U posiada przełącznik identyfikatora karty, dzięki któremu użytkownicy mogą rozpoznać kartę poprzez identyfikator za pomocą oprogramowania przy użyciu dwóch lub więcej kart PIO-D56U w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczone są biblioteki DLL i kontrolki Active X wraz z różnorodnymi programami przykładowymi w językach takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybciej i łatwiej opracować własne aplikacje.
PIO-D56U posiada przełącznik identyfikatora karty, dzięki któremu użytkownicy mogą rozpoznać kartę poprzez identyfikator za pomocą oprogramowania przy użyciu dwóch lub więcej kart PIO-D56U w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczone są biblioteki DLL i kontrolki Active X wraz z różnorodnymi programami przykładowymi w językach takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybciej i łatwiej opracować własne aplikacje.
Akcesoria

Zastosowania
- Biblioteka DOS oraz przykładowe programy TC/BC/MSC (z kodami źródłowymi)
- SDK biblioteki DLL i OCX dla Windows 95/98/NT/2K
- SDK biblioteki DLL i OCX dla 32-bitowych i 64-bitowych wersji Windows XP/2003/2008/7/8/10
- Przykładowe programy w VB/VC/Delphi/BCB/VB.NET/C#.NET/VC.NET/MATLAB z kodami źródłowymi
- Toolkit LabVIEW dla Windows
- Sterownik dla Linux i DasyLab
Parametry techniczne:
Product Range: | PCI Digital I/O |
HARDWARE | |
Hardware: Card ID: | Yes (4-bit) |
Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wejście cyfrowe | |
Wejście cyfrowe: Kanały: | 24 (Bi-Direction) + 16 |
Wejście cyfrowe: Typ: | 5 V/TTL |
Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 24 (Bi-Direction) + 16 |
Wyjście cyfrowe: Typ: | 5 V/TTL |
Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
Wyjście cyfrowe: Prąd obciążenia: | CON1: ,
Sink: 2.4 mA @ 0.8 V ,
Source: 0.8 mA @ 2.0 V ,
CON3: ,
Sink: 64 mA @ 0.8 V ,
Source: 32 mA @ 2.0 V |
Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Magistrala PC | |
Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
PC Bus: Data Bus: | 8-bit |
Power | |
Power: Consumption: | 580 mA @ +5 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 86 x 134 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
