Główne cechy
- Uniwersalne złącze PCI (3.3 V/5 V)
- 24 buforowane linie cyfrowe TTL I/O
- Trzy 8-bitowe programowalne porty I/O dwukierunkowe
- Emuluje dwa standardowe przemysłowe porty 8255 PPI (Tryb 0)
- Czterokanałowe źródło przerwań
- Obsługuje identyfikator karty (przełącznik SMD)
- Wsparcie dla odczytu statusu DO (poziom rejestru)
- Czas reakcji DI/O około 1 μs (1 MHz)
Wprowadzenie

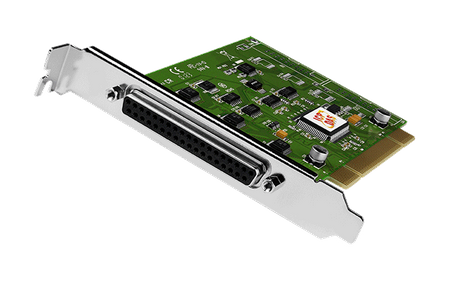

PIO-D24U obsługuje magistralę PCI 3.3 V/5 V. PIO-D24U składa się z trzech 8-bitowych portów dwukierunkowych. 8-bitowe porty są nazwane odpowiednio jako port A (PA), port B (PB) i port C (PC). Wszystkie porty są skonfigurowane jako wejścia po włączeniu zasilania lub resecie.
PIO-D24U posiada przełącznik ID karty, którym użytkownicy mogą rozpoznać kartę poprzez ID za pomocą oprogramowania przy użyciu dwóch lub więcej kart PIO-D24U w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takich jak Linux, DOS, Windows. Dołączone są biblioteki DLL i kontrolki ActiveX, wraz z wieloma przykładami programów w różnych językach, takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, co pozwala użytkownikom szybko i łatwo rozwijać własne aplikacje.
PIO-D24U posiada przełącznik ID karty, którym użytkownicy mogą rozpoznać kartę poprzez ID za pomocą oprogramowania przy użyciu dwóch lub więcej kart PIO-D24U w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takich jak Linux, DOS, Windows. Dołączone są biblioteki DLL i kontrolki ActiveX, wraz z wieloma przykładami programów w różnych językach, takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, co pozwala użytkownikom szybko i łatwo rozwijać własne aplikacje.
Akcesoria
Parametry techniczne:
| Product Range: | PCI Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female DB37 x 1 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 24 (Bi-Direction) |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 24 (Bi-Direction) |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 64 mA @ 0.8 V ,
Source: 32 mA @ 2.0 V |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 420 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 86 x 134 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
